Neworking Solutions 联网设备 解决方案 [ 25G 白皮书 | 25G Press Release | 25G ToR Switch | 100G ToR Switch | 25G NIC Solutions ]


Networking Solutions



以太网交换机
25GbE/10GbE 以太网顶部机架交换机– SSE-F3548S

数据中心网络最近利用25Gbps技术的进步从10Gbps提升到25Gbps。

计算机和存储技术的进步推动了应用体系结构的创新。较新的应用程序要求更高的网络吞吐量和低滞后时间以更快的速度交换消息以完成作业。

25Gbps 技术为实现比其他可比技术更高的网络带宽提供了成本有效的方法。

25Gbps 支持10Gbps 向后功能的以太网交换机提供无缝数据中心网络迁移。通常, 10Gbps 部署中使用的光纤缆线可以使用25Gbps 收发器进行25Gbps 连接。

25Gbps与10Gbps 或40Gbps 相比, 在性能配给方面提供极具竞争力的价格。

Supermicro提供数据中心最佳化超高性价比25Gig 以太网交换机 SSE-F3548S。



Ethernet Switch SSE-F3548S

SSE-F3548S / SSE-F3548SR (54 ports) NEW
• 48x twenty-five Gigabit Ethernet ports
• 6x hundred-Gigabit Ethernet ports
• Switching Capacity: 3.6 Tb
• RJ-45 (for console cable)
• RJ-45 1G Ethernet Management Port
• USB
• 1:1 Non-blocking connectivity
• 1U form factor for flexible installation
• CLI and Web GUI Management Interfaces



Supermicro 提供最新的经济高效的机柜顶端以太网络交换技术,无论是在传统硬件整合需求与软件的解决方案中,或是需能够运行第三方软件的单机使用,还是需要设置于开放网络环境之中,其全面功能的各式型号,是最佳首选。


Supermicro 升级版 SDN 交换机 - 1U 机柜顶端中具备顶级性能

Supermicro 拥有其“单机型” 以太网交换机系列以其开放网络优势进入此竞技场。开放网络使客户能高效与灵活的使用其有限经费与设备构建资料数据中心,同时提供一个最佳化的平台,以根据组织的需要来管理与维护这些资源。客户可以选择“最合适”的设备来搭配他们选择的操作系统。

提供48个1Gbps RJ45以太网端口和4个10Gbps SFP +上行串联端口,SSE-G3648B交换机允许以1Gbps连接到服务器,也可同时也可聚合多端口流量,其可用于告诉连接到高带宽服务器、路由器或其他骨干网络交换机。紧凑的1U外形使其使用者能够优化在独立或机架顶部环境中的部署。随附的一对机柜安装套件便于机柜安装使用。反向气流型号SSE-G3648BR可用于具有冷热通道交替设备的大型资料数据中心。这些交换机是在资料数据中心、云计算和企业环境中部署的理想选择,能够处理最苛刻的各种应用需求。



Intel SDN Switch SSE-G3648B

SSE-G3648B / SSE-G3648BR (52 ports)
• 48x One-Gigabit Ethernet ports (RJ45)
• 4x Ten-Gigabit Ethernet ports (SFP+)
• Wire-speed Layer 3 Routing
• 1:1 Non-blocking connectivity
• 1U form factor for flexible installation
• Data-Center friendly - regular and reverse airflow models
• Hot-pluggable power supplies - Optional Redundancy
• Bare metal - ONIE Installed
• Cumulus Linux Capable
• Now available with Supermicro Switch Software - SFT-SMCPL1G



为了达到更高的性能,SSE-X3648S 扩展了本身的产品线 – 提供48个10-Gigabit 以太网络端口,从而允许连接到10-Gigabit服务器、路由器和骨干网络。它还提供以40Gbps运行的6个端口,用于连接告诉骨干网络或存储服务器。此交换机采用1U 外形设计,附带的滑轨套件与可选反向气流型号(SSE-X3648SR),非常适合用于具有冷热通道交替设备的大型资料数据中心。这些交换机是在资料数据中心、云计算和企业环境中部署的理想选择,能够处理最苛刻各种应用需求。


Intel SDN Switch SSE-X3648S

SSE-X3648S / SSE-X3648SR (54 ports)
• 48x Ten-Gigabit Ethernet ports
• 6x Forty-Gigabit Ethernet ports
• Switching Capacity: 1284Gbps
• Wire-speed Layer 3 Routing
• 1:1 Non-blocking connectivity
• 1U form factor for flexible installation
• Redundant hot-pluggable power supplies
• Bare metal
• Cumulus Linux Capable



SSE-C3632S 为 Supermicro 单机交换器产品线中的王者。其可自由配置为 40Gbps 或 100Gbps 的 32 个以太网络端口,该交换机可在最佳化的以太网架构中实现灵活的第 2 层覆盖第3层IP架构。对于现代横向扩展,末端节点与资源数据中心骨干网络架构部署,它非常适合提供高速骨干层,为末端交换机提供可扩展的双段架构带宽,如 SSE-X3648S 甚至 SSE-G3648B。将物理以太网络 QSFP28 配置为 40Gbps 或 100Gbps 端口的能力,为资料数据中心以太网络结构中的骨干和末端设备之间的高速物理连接提供了最佳灵活性。此交换器采用 1U 外形设计,附带的滑轨套件与可选反向气流型号 SSE-C3632SR。


Intel SDN Switch SSE-C3632S

SSE-C3632S / SSE-C3632SR (32 ports)
• 32x One-Hundred-Gigabit Ethernet ports
    (Each optionally configured for forty-gigabit or 4x twenty-five gigabit)
• Wire-speed Layer 3 Routing
• 1:1 Non-blocking connectivity
• 1U form factor for flexible installation
• Data-Center friendly - regular and reverse airflow models
• Redundant hot-pluggable power supplies
• Bare metal - ONIE Installed
• Cumulus Linux Capable



面对开放式网络安装环境(ONIE),此“单机型”交换机系列都可以自由选择以搭配您的网络操作系统。Supermicro 建议使用 Cumulus Linux – 这些交换机都已列于 Cumulus 网络的硬件相容 列表之中。Cumulus Linux 是一种用于开放网络的操作系统,结合了一个这正的 Linux 发行版,具备丰富的网络功能以及路由和交换功能的硬件加速器。经由使用与一般服务器许多相同的工具, Cumulus Linux 提供了高度的可扩展性,清晰的 CapEx 节省和更大的 OpEx 节省;它通过自定义、开源或商业 Linux 工具和应用程序释放快速创新。嵌入式基于 X86 Linux 的控制器特别适合于运行一般公司行号的服务器配置工具。有关详细资讯和采购方式,请联系 Cumulus Networks (www.cumulusnetworks.com)。



第三层以太网交换机 [ 快速參考指南 ]

在1U 空间中实现了企业级性能和先进的交换功能。高成本效益的 1/10 千兆位、10 千兆位乙太网网络與 10/40 千兆位乙太网网络 - 独立或者架顶式。

Supermicro® 1/10-Gigabit 等第 3 层乙太网交换机提供 24 或者 48 个 10/100/1000 BASE-T千兆位乙太网端口,以及最多 4 个 10 千兆位乙太网上行链路。这样便可连接 10GE 路由器、服务器、主干线和数据中心。1U 空间使用户能够优化接线箱或架顶式环境中的部署。功能强大的路由和协议软件套件即使在要求最高的企业级网络环境中也可确保达到最佳性能。它非常适合正在升级及合并数据中心的组织。Supermicro® 刀片服务器客户将进一步深入体验同样的特性和管理接口,这一切都十分适合Supermicro®
刀片 1/10G 第 3 层乙太网交换机.




Ethernet Switch SSE-X3348S

SSE-X3348S / SSE-X3348SR (54 ports)
• 48x ten-Gigabit Ethernet ports
• 4x forty-Gigabit Ethernet ports
• 2x one-Gigabit Ethernet ports
• Switching Capacity: 1284Gbps
• Wire-speed Layer 3 Routing
• 1:1 Non-blocking connectivity
• Link Aggregation and Jumbo Frame Support
• 1U form factor for flexible installation
• CLI and Web GUI Management Interfaces


Ethernet Switch SSE-X3348T

SSE-X3348T / SSE-X3348TR (54 ports)
• 48x ten-Gigabit Ethernet ports (RJ45)
• 4x forty-Gigabit Ethernet ports
• 2x one-Gigabit Ethernet ports
• Switching Capacity: 1284Gbps
• Wire-speed Layer 3 Routing
• 1:1 Non-blocking connectivity
• 1U form factor for flexible installation
• Redundant hot-pluggable power supplies
• CLI and Web GUI Management Interfaces



Ethernet switches and their Supported OS

Model SMIS Cumulus Part Number Bare Metal Standard
SMIS Cumulus
SSE-G3648B/BR YES YES SFT-SMCPL1G SFT-CLSPL1G-3Y
SFT-CLSEXT-1G1Y (Ext)
YES NO
SSE-X3648S/SR NO YES - SFT-CLSPL10G-3Y
SFT-CLSEXT-10G1Y (Ext)
YES NO
SSE-X3348S/SR YES NO Included - NO YES
SSE-F3548S/SR YES NO Included - - YES
SSE-C3632S/SR NO YES - SFT-CLSPL100G-3Y
SFT-CLSEXT-100G1Y (Ext)
YES NO



Omni-Path 网络交换机
Supermicro Intel® Omni-Path 100Gbps 48 端口交换机 - 1U 48 端口机柜顶端网络交换机支持 100Gbps Intel® Omni-Path Architecture (OPA)

Supermicro SSH-C48Q 1U 48 端口机柜顶端网络交换机支持100Gbps Intel® Omni-Path Architecture (OPA)提供HPC独特的集群解决方案,为其提供卓越的带宽,极地延迟与高速信息传输速率,且其具备高度可扩展性和易于维护等特性。

SSH-C48Q 48端口100Gbps支持Omni-Path Architecture (OPA)利用Intel可扩展系统框架(SSF)来满足高性能数据分析,机器人学习,可视化,传统建模和模拟工作负载的不断变化需求。专为HPC设计的48端口SSH-C48Q提供9.6 Tb / s总光纤带宽。其高可扩展性能在2层配置中具有连接27,648个节点的能力。Supermicro SSH-C48Q能够克服大型集群环境中无限扩充的挑战。增强性能包括:

超高速信息吞吐速率。SSH-C48Q设计用于支持来自每个节点通过结构化的高速信息交换速率。随着Intel® Xeon® 和 Intel® Xeon Phi™处理器的处理能力和核心数量不断增加,这意味着此架构必能支持高频宽以及超高速信息吞吐速率。

48 端口交换机 ASIC。 SSH-C48Q 48端口设计提高了网络的可扩展性,减少延迟,提高密度,降低成本和功耗。SSH-C48Q提供9.6Tb / s的总带宽。其高可扩展性,能在2层配置中具有连接27,648个节点的能力。

超低延迟。 Intel OPA中的特性将有助于将大型封包(MTUs)对小型资料的负面性能影响最大限度地降低,并有助于在大型信息时(如信息传输接口(MPI)信息)保持进程间通信(IPC)信息的一致延迟存储 – 正在构建中同时传输。这将允许Intel OPA绕过较低优先级的大数据包,以允许更高优先等级的小数据包先行通过,进而通过重新模组化创新更低且更可预测的延迟效应。

增强点到点的可靠性。 支持Intel Omni-Path 架构的 Supermicro SSH-C48Q 还提供高效的检测和纠错功能,与 InfiniBand 标准中定义的前向纠错(FEC)相比,该技术更加有效。其加强了包括用于检测的零负载,并且如果需要校正,则仅需要从最后一个链接网络从新分组发送,而不是从发送点全部重发,这使得用于校正节点额外的等待时间接近于零。


100-Gigabit Omni-Path SSH-C48Q

SSH-C48Q / SSH-C48QM (48 ports)
• 48x 100 Gb/s ports - QSFP28
• RJ45 1G optional management port
• Switching Capacity: 9.6 Tb/s
• Capability of 27,648 nodes in 2-tier configuration
• 1U form factor for flexible installation
• Redundant hot-pluggable 750W power supplies




网络适配器 [ top ]
网络适配器 [ top ]

Supermicro® 网络适配器具有出众的性能、一流的能效和卓越的价值,借助能够最大化带宽和减轻 CPU 负载的功能,有助于提高网络吞吐量和应用性能。从 10Gb 乙太网到 InfiniBand 技术、双端口和四端口连接,以及UIO(通用 I/O)和标准空间等特性,Supermicro® 网络适配器已针对要求最高的多核计算系统进行了优化。


  Networking AOC Compatibility Matrices - | Standard | MicroLP | TwinPro | UIO | Ultra | SIOM |

  Networking Cables and Transceivers Compatibility Table - | See Table |

  Adapter SKUs - Display All
By Type |  FC  |  GbE  |  10GbE  |  25GbE  |  100GbE  |  IB  |  Omni-Path  |
By Form Factor |  AIOM  |  SIOM  |  UIO  | MicroLP  | Standard  |

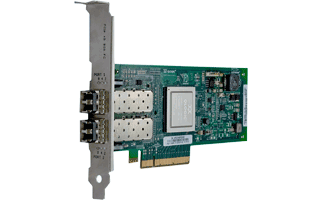

AOC-QLE2562

AOC-QLE2562
• Standard Low-profile QLogic 8Gb Fibre Channel card
   with 2x SFP+ ports
• Interface: PCI-E 2.0 x8
• Port: 2 SFP+ ports
• Speed: 8Gbps per port

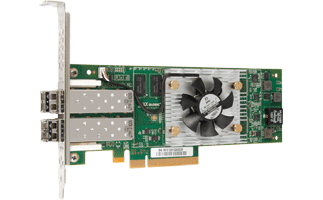

AOC-QLE2672

AOC-QLE2672
• Standard Low-profile QLogic 16Gb Fibre Channel card
   with 2x SFP+ ports
• Interface: PCI-E 3.0 x4 and PCI-E 2.0 x8 (x8 physical connector)
• Port: 2 SFP+ ports
• Speed: 16Gbps per port

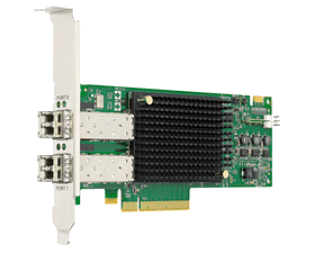

AOC-LPE31002-M6

AOC-LPE31002-M6 NEW
• Standard Low-profile Broadcom (Emulex) 16Gb Fibre Channel card with 2x SFP+ port
• Interface: PCI-E 3.0 x8
• Port: 2 SFP+ ports
• Speed: 16GFC (Upgradeable to 32GFC)

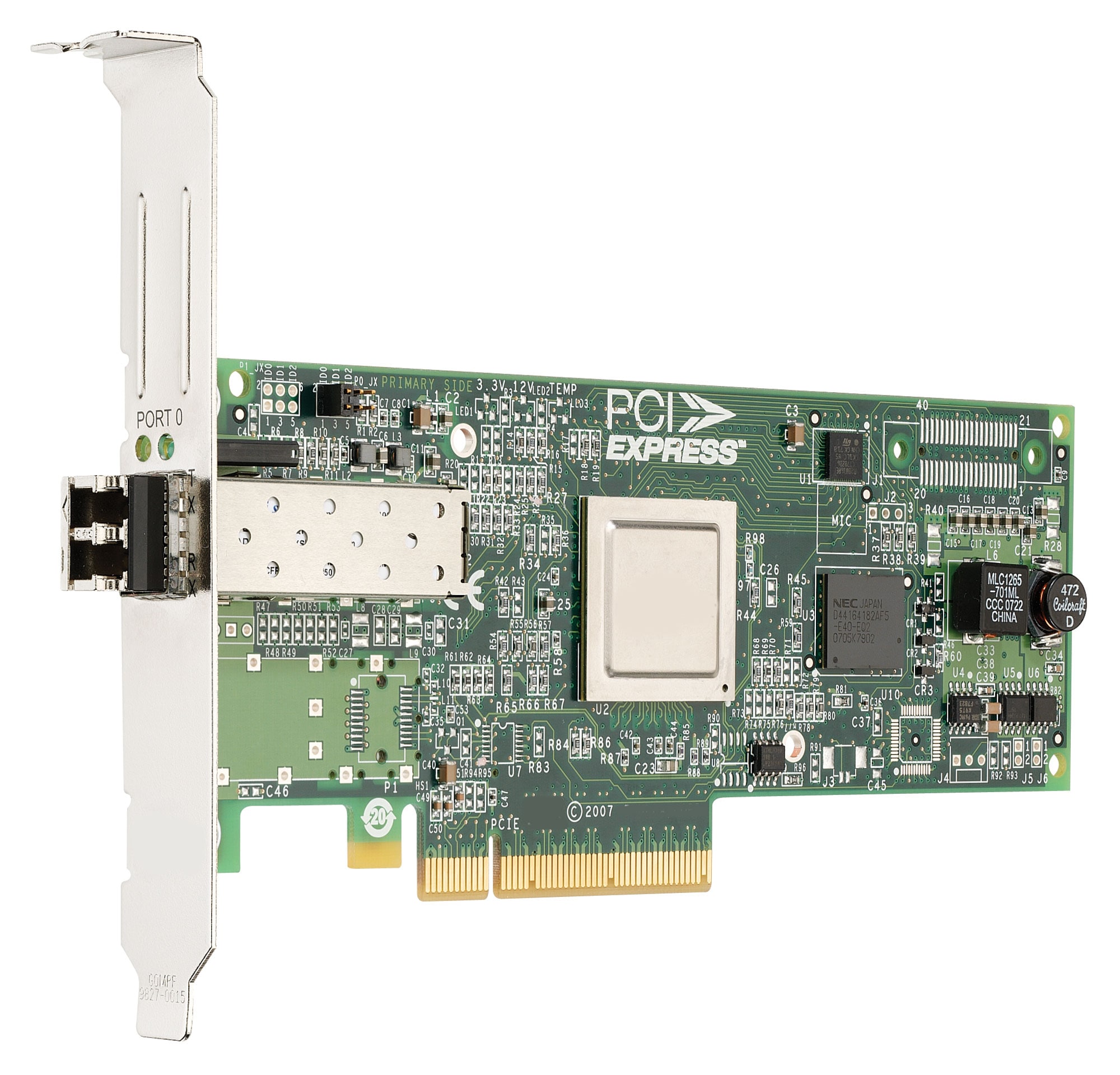

AOC-LPE12000M8

AOC-LPE12000M8
• Standard Low-profile Emulex 8Gb Fibre Channel card with 1x SFP+ port
• Interface: PCI-E 2.0 x8
• Port: 1 SFP+ port
• Speed: 8Gbps per port (FC)

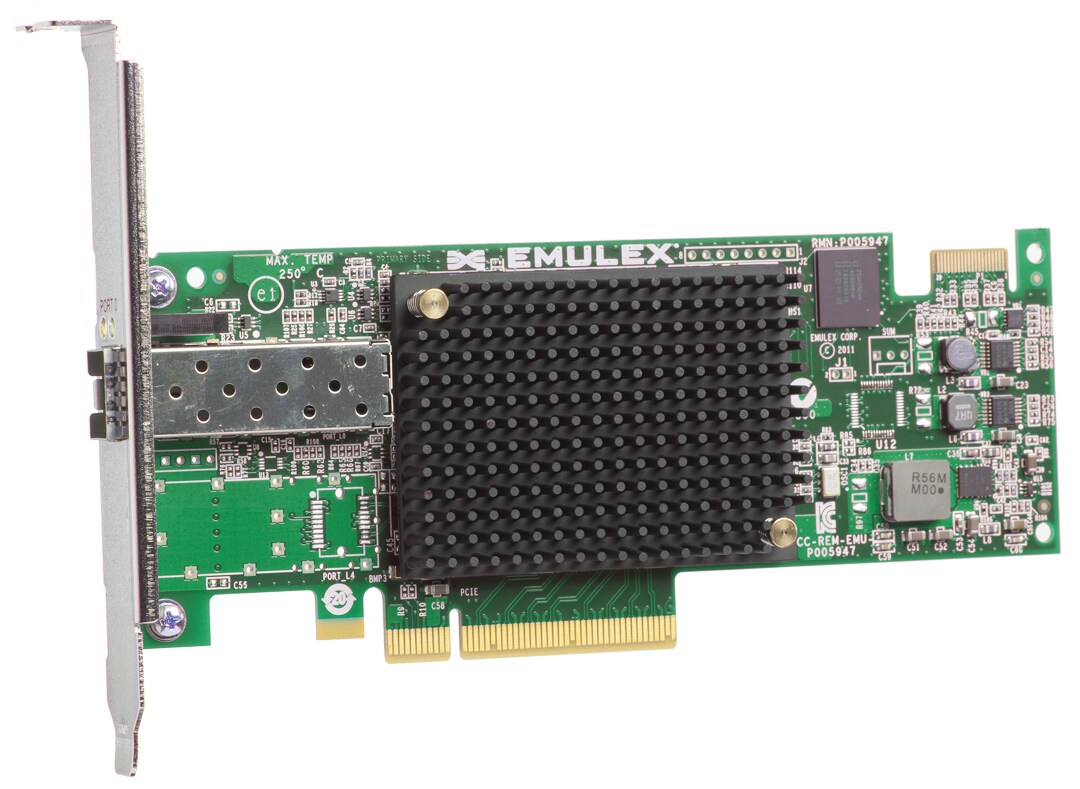

AOC-LPE16000B-M6

AOC-LPE16000B-M6
• Standard Low-profile Emulex 16Gb Fibre Channel card with 1x SFP+ port
• Interface: PCI-E 3.0 x8
• Port: 1 SFP+ port
• Speed: 16Gbps per port (FC)
