卓越的冷卻效能可降低功耗、節省用水、降低噪音並節省空間

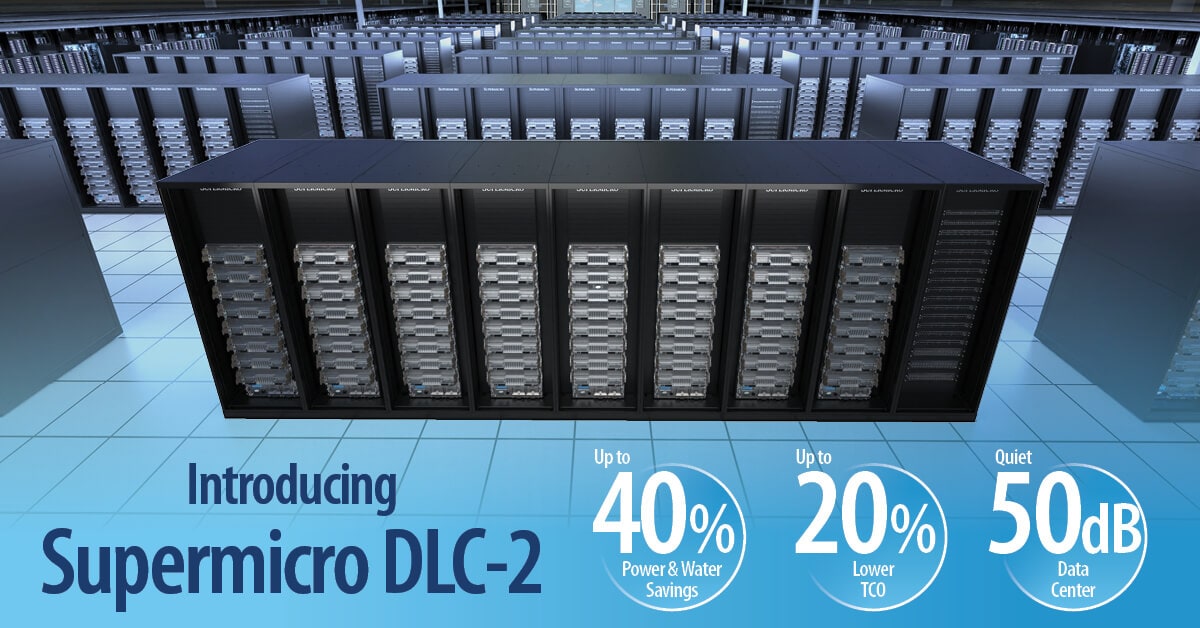

Supermicro 解決方案可將電力成本降低多達 40%，加速部署與上線時程，並讓資料中心以更低的PUE 值更高效地運作。Supermicro經過實證的大規模液冷解決方案，使資料中心營運商能夠快速部署最新且效能最強大的AI 同時將TCO 20%。
節電
最多
40%
採用Supermicro DLC-2可在整個資料中心節省的成本（相較於空氣冷卻）
節水
最多
40%
採用 45°C 溫水運作，並省去冷水系統與壓縮機，從而節省成本
系統熱能回收
最多
98%
在 DLC-2 液體冷卻中捕捉CPU、GPU、PCIe Switch、DIMM、VRM 和 PSU 的熱量
靜音資料中心
約 50 分貝
透過減少風扇數量及降低轉速，大幅降低噪音。安靜得如同圖書館一般
節省空間
最多
60%
與風冷系統相比，運算密度提高超過 2.5 倍，從而節省成本
解決方案整合
測試與驗證
液冷系統
網路與佈線
CDU、CDM 及冷板

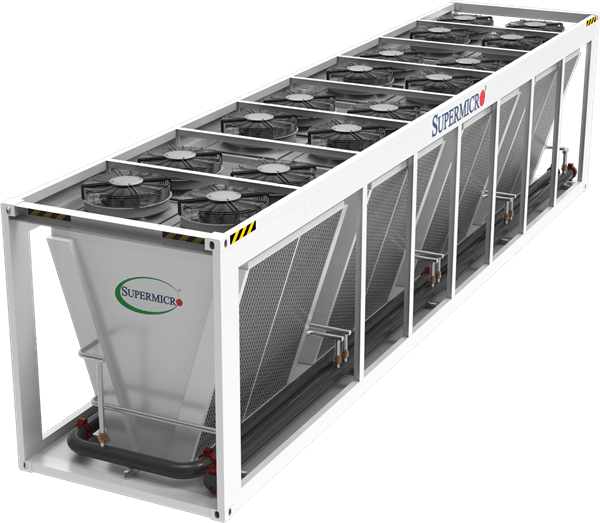

冷卻塔
液冷式貨架秤：經實證的設計
AI/LLM機架
GPU最佳化架構
最多可配置64個最新GPU / 8個GPU伺服器至48U機架
| 產品 | 數量 |
|---|---|
| 搭載NVIDIAHGX™ B200的4U 8-GPU伺服器 | 8 |
| 冷卻液分配裝置 | 1 |
| 垂直式冷卻液分配歧管 | 2 |
| 橫向式冷卻液分配歧管 | 0 |
| 交換器 | 2 |
| 帶內與帶外管理交換機 | 1 |
AI/LLM機架
GPU最佳化架構
最多可配置64個最新GPU / 8個GPU伺服器至48U機架
| 產品 | 數量 |
|---|---|
| 配備 NVIDIAHGX™ 或AMD Instinct™ 的 4U 8-GPU 伺服器 | 8 |
| 冷卻液分配裝置 | 1 |
| 垂直式冷卻液分配歧管 | 1 |
| 橫向式冷卻液分配歧管 | 8 |
| 交換器 | 2 |
| 帶內與帶外管理交換機 | 1 |
AI/LLM機架
NVIDIA GB200 NVL72
在 50U 機架中最多可配置 72 顆 NVIDIABlackwell / 18 個運算節點
| 產品 | 數量 |
|---|---|
| 配備 2 顆 NVIDIA GB200 GraceBlackwell 的 1U 液冷伺服器 | 18 |
| 33kW 電源機架 | 8 |
| 冷卻液分配裝置 | 1 |
| 垂直式冷卻液分配歧管 | 2 |
| NVLink 交換器 | 9 |
| 帶內與帶外管理交換機 | 1 |
企業型機架
業界領先的多節點架構
最多可配置76個節點 / 19個系統至48U機架
| 產品 | 數量 |
|---|---|
| BigTwin（2U4N） | 19 |
| 冷卻液分配裝置 | 1 |
| 垂直式冷卻液分配歧管 | 1 |
| 交換器 | 1 |
企業型機架
2U 旗艦級機架式架構
48U機櫃內最多可容納 21 台 DP 伺服器
| 產品 | 數量 |
|---|---|
| 2U Hyper | 21 |
| 冷卻液分配裝置 | 1 |
| 垂直式冷卻液分配歧管 | 1 |
| 交換器 | 1 |
企業型機架
1U 旗艦級機架式架構
48U機櫃內最多可容納 44 台伺服器
| 產品 | 數量 |
|---|---|
| 1UHyper | 44 |
| 冷卻液分配裝置 | 1 |
| 垂直式冷卻液分配歧管 | 1 |
| 交換器 | 1 |
高密度HPC機架
具特定用途的大規模HPC解決方案
最多可配置84個伺服器節點 / 21個系統至48U機架
| 產品 | 數量 |
|---|---|
| FlexTwin™ (2U4N) | 21 |
| 冷卻液分配裝置 | 1 |
| 垂直式冷卻液分配歧管 | 1 |
| 交換器 | 1 |
高密度HPC機架
最高密度多節點架構
在 48U 機架中最多可容納 80 個刀鋒伺服器／4 套系統
| 產品 | 數量 |
|---|---|
| SuperBlade (8U20N) | 4 |
| DP SuperBlade® 雪橇 | 80 |
| 冷卻液分配裝置 | 1 |
| 垂直式冷卻液分配歧管 | 1 |
| 橫向式冷卻液分配歧管 | 8 |
| 交換器 | 1 |
全方位 IT 解決方案
Supermicro 機櫃級液冷解決方案Supermicro 端到端解決方案供應商。Supermicro提供完整且經過全面測試的解決方案，涵蓋伺服器、機櫃、網路設備及液冷基礎設施。
液冷系統關鍵組件
冷卻液分配單元 (CDU)
Supermicro自主研發的機架內或機列內CDU 1+1 冗餘熱插拔泵，可將冷卻液循環輸送至冷板，從而帶走 CPU、GPU 和 DIMM 的熱量。機架內CDU 的冷卻容量最高可達 250kWCDU 機列內CDU 最高可達 1.8MWCDU 從而實現極高的機架密度。
冷板Building Blocks
冷板安裝於 CPU、GPU、DIMM 模組、VRM、PCIe 上方，當冷卻液流經冷板內的微通道時，即可有效為這些元件散熱。
冷卻液分配歧管 (CDM)
CDM 會將冷卻液分配至機架內的每台伺服器，並將加熱後的冷卻液送回 CDU。
軟管套件
軟管套件的設計旨在讓液冷機架能輕鬆直接連接至資料中心的主要供水系統或冷卻塔。這些套件可確保與現有設施管線無縫整合，並為未來擴充提供彈性，從而有望降低資料中心的前期投資成本。
CDU 機架管理
CDU 系統在確保為所有 CPU、GPU 和 DIMM 提供高效散熱的同時，亦能優化功耗；該系統支援 WebUI 存取，並已整合至Supermicro SuperCloud Composer 管理軟體中。
液冷整合選項
案例研究
最新支援液冷的系統
液冷系統
4U 8-GPU 配備 NVIDIAHGX™
4U 8-GPU
2U 4-GPU
1U MGX
2U Quad-MI300A APU
2U4NFlexTwin™
1UHyper
支援可選液冷功能的系統
4U 4-GPU
4UPCIe
SuperBlade®
BigTwin®
1UHyper
4U4NFatTwin®
4U8NFatTwin®
進一步了解Supermicro 如何協助您：
- 降低資料中心成本並改善PUE值
- 充分發揮您的 CPU 和 GPU 的更高效能
- 透過創新解決方案實現更高密度
