嵌入式溝通蘭格利	主要規格 Intel® Atom® Processor C2758 Single Socket FCBGA-1283 supported, CPU TDP support Up to 20W TDP System on Chip 64GB Unbuffered ECC/non-ECC UDIMM, DDR3-1600MHz, in 4 DIMM slots x8 Width only 1 PCI-E 2.0 x8 1 PCI-E 2.0 x4 1 port SoC controller for 4 SATA2 (3 Gbps) ports; 2 SATA3 (6 Gbps) Quad LAN with Intel® C2000 SoC I354

連結與資源

規格


產品SKU - 此產品已停產（EOL）。請聯絡銷售代表以取得替代產品。

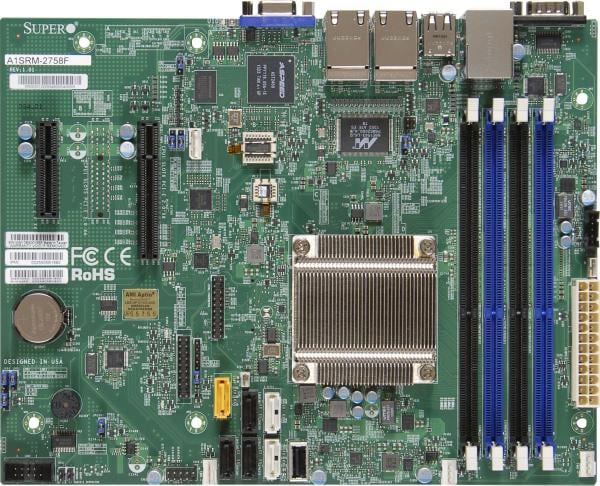

MBD-A1SRM-2758F	A1SRM-2758F


身體素質

外形尺寸	mATX
方面	不適用


處理器/快取

CPU	英特爾® 凌動® 處理器 C2758 支援單路 FCBGA-1283 封裝CPU TDP 支援最高 20W TDP


系統記憶體

內存容量	64GB 無緩衝 ECC/非 ECC UDIMM，DDR3-1600MHz，4 個 DIMM 插槽 x8 寬度
記憶體型	不適用
DIMM 記憶體條尺寸	不適用
記憶電壓	不適用


車載設備

晶片組	系統
SATA	SoC 控制器，支援 4 個 SATA2 (3 Gbps) 連接埠和 2 個 SATA3 (6 Gbps) 連接埠。
網路控制器	搭載英特爾® C2000 SoC 的四路 LAN I354
圖形	ASPEED AST2400 BMC


輸入/輸出

USB	7 個 USB 2.0 連接埠（4 個後置連接埠 + 2 個透過接頭連接 + 1 個 A 型連接埠）
視訊輸出	1個連接埠
串口/接頭	2 個 COM 連接埠（1 個後置，1 個前置） 2 個快速 UART 16550 串口
TPM	TPM 標頭

擴充槽

PCI-E	1 個 PCI-E 2.0 x8 插槽 1 個 PCI-E 2.0 x4 插槽


系統BIOS

BIOS類型	UEFI 128Mb


管理

軟體	IPMI2.0、專用 LAN 的 KVM、NMI、SuperDoctor® 5、Watchdog


PC健康監測

電壓	+1.8V、+12V、+3.3V、+5V、+5V 待機電壓、機箱入侵偵測介面、支援系統管理工具、系統級控制
扇子	3 個 4 針風扇介面（最多可連接 3 個風扇）、風扇轉速控制、過熱 LED 指示燈、PWM 風扇轉速控制、系統級控制、溫控轉速計風扇接口
溫度	不適用
引領	不適用
其他功能	ACPI電源管理、ATX電源連接器、交流電源斷電後的自動開機控制CPU 支援處理器過熱保護、Intel® QuickAssist 技術、系統級控制、UID、WOL

零件清單

零件清單（散裝）
姓名	零件編號	數量	描述
主機板	MBD-A1SRM-2758F	1	A1SRM-2758F 主機板

機殼（已優化）

A1SRM-2758F

)

嵌入式緊湊型	1U	2U	3U	中塔/迷你塔	4U/塔式
	SC813MTQ-202CB SC512L-200B SC813MTQ-350CB SC510T-203B SC510T-203B SC510-203B			SC731i-300B

= 最佳化的機殼SuperServer 配置
藍色 = 相容
綠色 = 全球 SKU 和相容性
紅點和綠色 = 已最佳化 + 全球 SKU

伺服器（針對 A1SRM-2758F 進行了最佳化）

伺服器名稱

A1SRM-2758F
