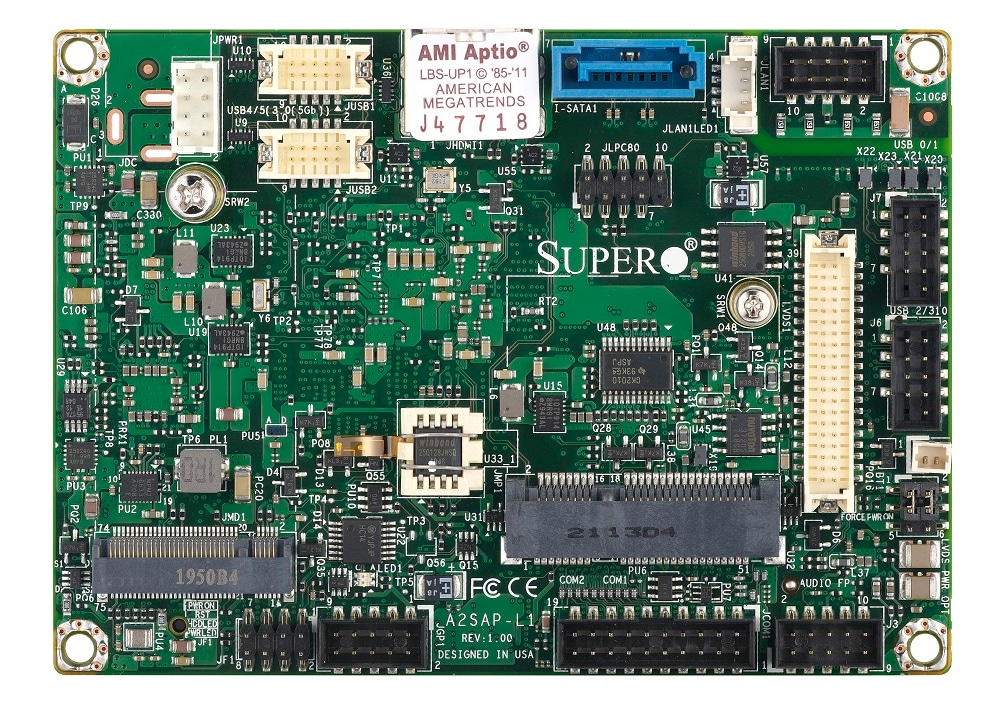

Supermicro Xeon A2SAP-L1

低功耗
嵌入式系統
主要規格

  1. Intel® Atom processor E3940 (9.5W, 4C)
  2. Intel® Goldmont microarchitecture 14nm System-on-Chip
  3. Up to 8GB 1866MHz DDR3L Non-ECC SO-DIMM in 1 socket
  4. 1 M.2 B-Key 2242/3042, 1 Half size Mini-PCI-E, 1 SATA 3.0
  5. 1 HDMI, 1 48-bit LVDS, Intel® HD Graphic 2 independent displays
  6. All box header type for 2 COM, 2 USB3.0 ,4 USB2.0, 1GbE, LAN LED, Audio, GPIO, SMbus, LVDS, DC IN power
  7. Supports 12V DC power input
  8. Wide temperature suppot from -30°C to 75°C

連結與資源

規格
產品型號 - 已停產的產品編號（EOL）。請聯繫業務代表以獲取替代產品編號。
MBD-A2SAP-L1
  • A2SAP-L1

體能數據
外形尺寸
  • Pico-ITX 2.5吋單板電腦
尺寸
  • 4 英吋 x 2.83 英吋（10.16 公分 x 7.19 公分）

處理器/快取
CPU
  • 英特爾® Atom® 處理器 E3940
  • 支援單插槽 FCBGA-1296CPU 最高支援 9.5W
核心/快取記憶體
  • 4核心、4執行緒 / 2MB L2快取

系統記憶體
記憶容量
  • 最多 8GB 無緩衝、非 ECC SO-DIMM 記憶體，DDR3-1866MHz，安裝於 1 個 DIMM 插槽中
記憶體類型
  • DDR3L 最高 1866MHz 8GB
DIMM 尺寸
  • 2GB、4GB、8GB
記憶體電壓
  • 1.35V

車載裝置
晶片組
  • 系統單晶片
SATA
  • SoC控制器，支援1個SATA3（6 Gbps）埠；
網路控制器
  • 配備 Intel® Ethernet Controller I210IT 的單一 LAN 埠
    附機箱接頭
音頻
  • ALC 888S 高解析度音訊
圖形
  • 英特爾® 高清顯示
  • 雙通道 48 位元 LVDS（最高解析度 1920x1200@60Hz），HDMI（最高解析度 3840x2160@30Hz）

輸入／輸出
SATA
  • 1 個 SATA3 (6Gbps) 埠
區域網路
  • 1 個 1GbE 區域網路埠（透過機箱接頭連接）
USB
  • 4 個 USB 2.0 連接埠（4 個透過接頭）
  • 2 個 USB 3.2 Gen1 連接埠（2 個透過接頭）
視訊輸出
  • 1 個 LVDS 連接埠、1 個 HDMI 連接埠、
  • 雙通道 48 位元 LVDS（最高解析度 1920x1200@60Hz），HDMI（最高解析度 3840x2160@30Hz）
序列埠 / 接頭
  • 1 個 COM 埠（1 個接頭），2 個 RS232/422/485 埠
其他
  • 1 個高解析度音訊接頭（麥克風輸入／耳機輸出）（註：音訊僅支援 0~60°C）
  • 1 個 8 位元 GPIO 接頭
  • 1 個 SMbus 及 5V/1A SATA 電源盒接頭
  • 1 個 2x4 針腳 12V 直流電源輸入盒接頭（2.0mm 間距）
擴充插槽
PCI-E
  • 1 個半尺寸 Mini-PCI-E 插槽（USB 2.0 x 1，PCI-E Gen 2 x 1）
M.2
  • M.2 介面：SATA、PCI-E 2.0 x1 及 USB 2.0
  • 外形規格：3042、2242
  • 調號：B大調
  • 1 個 M.2 2242/3042 B-Key 插槽（USB 2.0 x 1、PCI-E Gen 2 x 1、SATA Gen 3 x 1）

系統 BIOS
BIOS 類型
  • AMI UEFI
BIOS 功能
  • ACPI 6.0
  • SMBIOS 3.0
  • UEFI 2.5
  • PCI 閘道器 3.0

管理
軟體
  • 超級醫生® 5，看門狗
系統管理軟體
  • 超級醫生5
電源配置
  • +12V 直流電源輸入
  • ACPI 電源管理
  • 控制開機以從交流電源損失中恢復
  • 透過跳線強制開啟電源

電腦健康監測
電壓
  • +1.35V、+12V、+3.3V、3.3V 待機電壓、記憶體電壓、系統級控制、系統溫度、VBAT、VCGI
溫度
  • CPU 脫支援
LED
  • 待機警示 LED
其他功能
  • ACPI 電源管理、交流電源中斷後自動恢復的開機控制、支援CPU 路以保護處理器、M.2 NGFF 連接器、RoHS 合規、系統層級控制、WOL

運作環境
操作溫度範圍
  • -30°C ~ 75°C (-22°F ~ 167°F)
非工作溫度範圍
  • -40°C - 85°C (-40°F - 185°F)
操作相對濕度範圍
  • 8% - 90%（非凝結）
非操作相對濕度範圍
  • 10% ~ 95%（非凝結）
零件清單
零件清單（大包裝）
姓名 零件編號 數量 描述
主機板 MBD-A2SAP-L1 1 A2SAP-L1 主機板

零件清單（零售包裝）
姓名 零件編號 數量 描述
主機板 MBD-A2SAP-L1 1 A2SAP-L1 主機板
音訊線CBL-OTHR-0986 1音訊線 20 公分
COM 纜線CBL-CUSB-09841COM 連接線 20 公分
USB 連接線CBL-CUSB-09831USB 2.0 連接線 20 公分
SATA 纜線CBL-SAST-05381SATA 資料線 29 公分
SATA 電源線CBL-PWEX-10301SATA 電源線 20 公分
直流電源線CBL-PWEX-10291直流輸入電源線，2x4P（2.0mm 間距）轉 2x2P，長度 15 公分
被動式散熱器SNK-C0115L1A2SAP 被動式散熱片，高度 25 公釐
快速參考指南MNL-2427-QRG1主機板快速參考指南
RJ45 區域網路線CBL-CDAT-09341RJ45 1G 區域網路線 10 公分
USB 3.0 傳輸線CBL-CUSB-08261USB 3.0 傳輸線 15 公分

可選零件清單
姓名 零件編號 數量 描述
直流電源線（直流插孔）CBL-PWEX-1110-151直流電源線，2x2P 至 5.5x2.5 直流插頭，長度 17 公分
電源適配器MCP-250-10135-0N 140W 12V 3.33A，交流轉直流可鎖定電源適配器，HF
伺服器 (針對 A2SAP-L1 進行了優化)
伺服器名稱
A2SAP-L1
