H12SSW-NT（僅適用於 A+ 伺服器）
  A+ 產品  主機板   [ H12SSW-NT ]

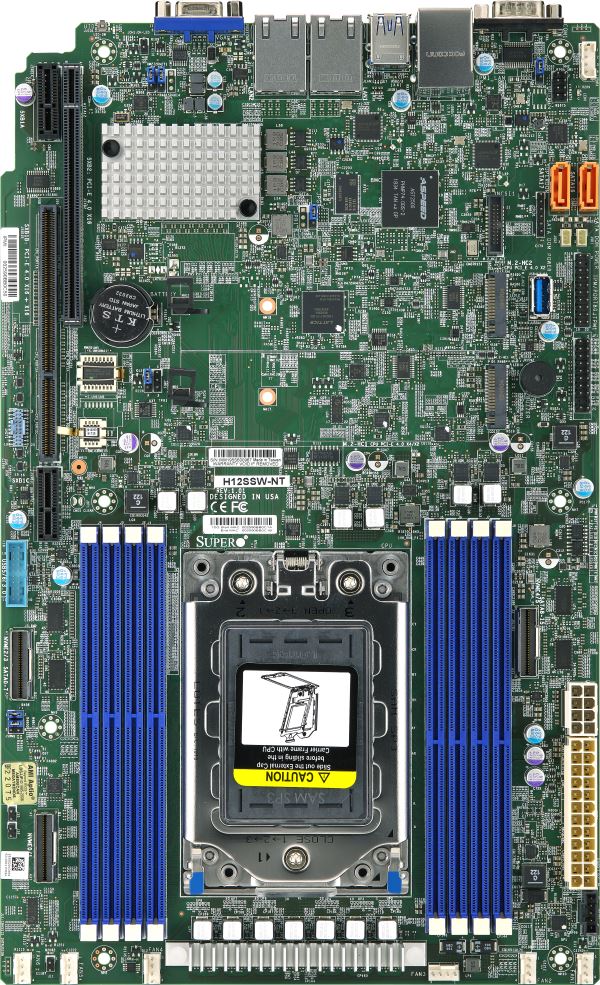

H12SSW-NT
主要規格
1.單顆AMD EPYC™ 7003/7002 系列處理器
（採用AMD 3D V-Cache™ 技術的最新AMD EPYC™ 7003 系列處理器需要 BIOS 版本 2.3 或更高版本）
2. 8 條 DIMM 插槽，共 2TB 寄存式 ECC DDR4 3200MHz SDRAM
3.擴充槽：
1 個 PCI-E 4.0 x32 左側延長插槽
1 個 PCI-E 4.0 x16 右側延長插槽
M.2介面：2 SATA /PCI-E 3.0 x2
M.2 外形尺寸：2280、22110
M.2 鍵：M 鍵
4.2 NVMe 透過 SlimSAS，
4 NVMe 或透過 SlimSAS 連接 16 個 SATA3 接口，
2 M.2，
2 個 SATA3 接口
5. 2 個 10GBase-T LAN 端口，採用 Broadcom BCM57416 晶片
6. ASPEED AST2500 BMC 圖形
7.最多 7 個 USB 3.0 連接埠
8. 6 個 4 針 PWM 風扇及速度控制

連結與資源
測試記憶體列表
已測試HDD 清單
已測試的 M.2 列表
已測試的AOC列表
主機板手冊
更新您的BIOS
IPMI韌體
下載最新驅動程式和實用程式
下載驅動光碟
作業系統相容性


產品SKU
MBD-H12SSW-NT
  • H12SSW-NT（僅適用於伺服器 SKU）

身體素質
外形尺寸
  • 所有權WIO
方面
  • 8.15英寸 x 13.05英寸

處理器/晶片組
CPU
  • 單身的AMD EPYC™ 7003/7002系列處理器
    （最新） AMD EPYC™ 7003系列處理器AMD 3D V-Cache™ 技術需要 BIOS 版本 2.3 或更高版本）
  • Socket SP3
核心
  • 最多 64 個核心
晶片組
  • 系統

系統記憶體
內存容量
  • 8 個 DIMM 插槽
  • 支援高達 2TB 的 Registered ECC DDR4 3200MHz SDRAM，共 8 個 DIMM 插槽
  • 8通道記憶體匯流排
記憶體型
  • DDR4 3200 MHz Registered ECC，288 針鍍金 DIMM
DIMM 記憶體條尺寸
  • 8GB、16GB、32GB、64GB、128GB、256GB
記憶電壓
  • 1.2V
錯誤偵測
  • 修正單位元錯誤
  • 偵測雙位元錯誤 (使用 ECC 記憶體)

車載設備
SATA
  • SATA3（6 Gbps）
IPMI
  • 支援智慧平台管理介面 v. 2.0
  • 支援 IPMI 2.0、LAN 虛擬媒體和 KVM over LAN
  • ASPEED AST2500 BMC
網路控制器
  • 2 個 10GbE LAN 端口，採用 Broadcom BCM57416
  • 1. Realtek RTL8211E PHY（專用 IPMI）
VGA
  • ASPEED AST2500 BMC

輸入/輸出
SATA
  • 2 個 SATA3 (6 Gbps) 端口
SATA / NVMe 雜交種
  • 16 個 SATA3/4 接口NVMe (PCI-E Gen3)
NVMe
  • 2 NVMe （PCI-E Gen4）
區域網路
  • 2 個 RJ45 10GBase-T LAN 連接埠
  • 1 個 RJ45 專用 IPMI LAN 連接埠
USB
  • 7 個 USB 3.0 連接埠（4 個後置端口，2 個透過插針連接，1 個 A 型連接埠）
VGA
  • 1 個 VGA 端口
其他的
  • 1 個 COM 連接埠
  • 2 個 SuperDOM 電源連接器
  • 1 TPM 1.2/2.0 標頭

擴充槽
PCI-Express
  • 1 個 PCI-E 4.0 x32 左側延長插槽
  • 1 個 PCI-E 4.0 x16 右側延長插槽
M.2
  • 接口：2 SATA /PCI-E 3.0 x2
  • 外形尺寸：2280、22110
  • 按鍵：M鍵
機箱（針對 H12SSW-NT 最佳化）
1U
2U

伺服器（配備 H12SSW-NT）
型號

系統BIOS
BIOS類型
  • AMI 256Mb SPI Flash EEPROM
BIOS 功能
  • 隨插即用（PnP）
  • DMI 2.3
  • PCI 2.2
  • ACPI 5.1
  • USB鍵盤支援
  • SMBIOS 3.1.1

管理
軟體
電源配置
  • ACPI電源管理
  • 用於交流電源斷電恢復的通電模式控制

PC健康監測
CPU
  • 顯示器CPU 核心電壓：+1.5V、+1.8V、+12V、+5V、+5V 待機
  • CPU 開關穩壓器
扇子
  • 最多可監控 6 個風扇狀態轉速表
  • 最多可連接 6 個 4 針風扇接口
  • 速度控制狀態監控
  • 脈衝寬度調變（PWM）風扇連接器
溫度
  • 監測CPU 以及底盤環境
  • CPU 熱跳閘支援
  • 6個風扇介面的熱控制
  • I²C溫度感測邏輯
引領
  • CPU 系統過熱指示燈
其他功能
  • 機箱入侵偵測
  • 底盤入侵標頭

作業環境 / 合規性
環境規格
  • 工作溫度：
    10°C 至 35°C（50°F 至 95°F）
  • 非工作溫度：
    -40°C 至 70°C（-40°F 至 158°F）
  • 工作相對濕度：
    8%至90%（非冷凝）
  • 非運轉相對濕度：
    5%至95%（非冷凝）
零售包裝清單
  零件編號 數量 描述
H12SSW-NT MBD-H12SSW-NT -O 1 H12SSW-NT 主機板
​
可選零件清單
  零件編號 數量 描述
TPM 安全模組 AOM-TPM-9655V - 採用英飛凌9655晶片的TPM 1.2模組，符合RoHS/REACH標準，支援PBF；
AOM-TPM-9665V - 採用英飛凌9665晶片的TPM 2.0模組，符合RoHS/REACH、PBF標準；
