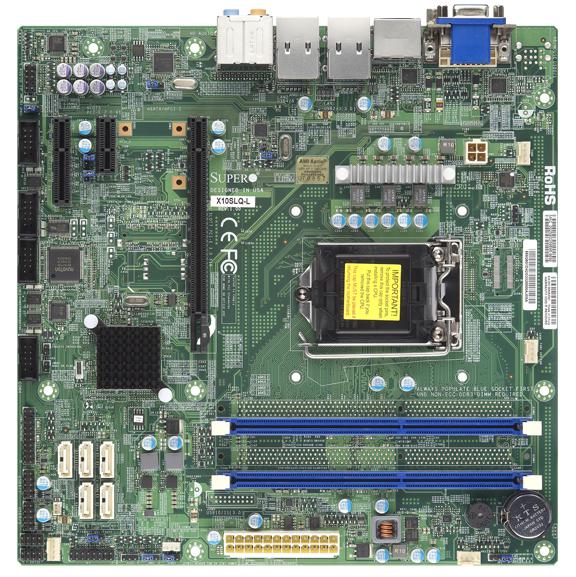

Supermicro 主機板Xeon X10SLQ-L 電路板

vPro AMT
嵌入式
桌面
主要規格

  1. Single socket H3 (LGA 1150) supports Intel® 4th gen. Core i7/i5/i3, Pentium, Celeron processors
  2. Intel® Q87 Express Chipset
  3. Up to 16GB DDR3 non-ECC
    1600MHz UDIMM in 2 sockets
  4. Dual Gigabit Ethernet LAN ports (1 Intel® i217LM & 1 Intel® i210AT)
  5. 5 SATA3 (6Gbps)
  6. 1 PCI-E 3.0 x16, 1 PCI-E 2.0 x4,
    and 1 PCI-E 2.0 x1
  7. 2 USB 3.0 (2 rear)
    6 USB 2.0 (2 rear + 4 via headers)
  8. HD Audio 7.1 channel connector by Realtek ALC888S
  9. 1 DOM power connector,
    1 SPDIF Out Header, 4 COM ports

連結與資源

規格
產品SKU
MBD-X10SLQ-L
  • X10SLQ-L

身體素質
外形尺寸
  • uATX
方面
  • 9.6 吋 x 9.6 吋（24.38 公分 x 24.38 公分）

處理器/快取
CPU
  • Intel® 第四代酷睿™ i3 系列、英特爾® 第四代酷睿™ i5 系列、英特爾® 第四代酷睿™ i7 系列、英特爾® 賽揚®、英特爾® 奔騰® v。
  • 支援單路 LGA 1150 插槽CPU TDP 支援最高 95W TDP

系統記憶體
內存容量
  • 最高支援 16GB 無緩衝非 ECC UDIMM 內存，DDR3-1600MHz，2 個 DIMM 插槽
  • 最大支援 16GB UDIMM 非 ECC 內存
記憶體型
  • 1600MHz 非ECC DDR3 SDRAM 72位，240針鍍金DIMM
DIMM 記憶體條尺寸
  • 1GB、2GB、4GB、8GB
記憶電壓
  • 1.35V，1.5V

車載設備
晶片組
  • 英特爾® Q87 Express
SATA
  • 英特爾® Q87 控制器，支援 5 個 SATA3 (6 Gbps) 連接埠；支援 RAID 0、1、5、10
網路控制器
  • 單一 LAN 採用 Intel® PHY I217LM
    單一 LAN 口，支援 10Base-T、100BASE-TX 和 1000BASE-T，RJ45 輸出
聲音的
  • 7.1聲道高清音訊介面與後置I/O接口
圖形
  • 英特爾® HD 4600 顯示卡
  • 3 個獨立顯示器

輸入/輸出
SATA
  • 5 個 SATA3 (6Gbps) 端口
區域網路
  • 2 個 RJ45 Gigabit 乙太網路 LAN 連接埠
USB
  • 6 個 USB 2.0 連接埠（2 個後置連接埠 + 4 個插針連接埠）
  • 2 個 USB 3.0 連接埠（2 個後置）
視訊輸出
  • 1 個 VGA 接口，1 個 HDMI 接口，1 個 DVI-D 接口
  • 3 個獨立顯示器
串口/接頭
  • 4 個 COM 連接埠（4 個接頭）
    4個快速UART 16550串口
TPM
  • 1 TPM 標頭
擴充槽
PCI-E
  • 1 個 PCI-E 3.0 x16 插槽（位於 x16 插槽）
  • 1 個 PCI-E 2.0 x4 插槽
  • 1 個 PCI-E 2.0 x1 插槽

系統BIOS
BIOS類型
  • 含 AMI BIOS 的 128Mb SPI 快閃記憶體 EEPROM
BIOS 功能
  • ACPI 5.0
  • 支援 USB 鍵盤
  • DMI（SMBIOS）2.7

管理
軟體
  • AMT、NMI、SuperDoctor® III、vPro、Watchdog
電源配置
  • ACPI電源管理
  • 主開關超控機構
  • 交流電源恢復的通電模式
  • 內建/外接式調變解調器振鈴

PC健康監測
電壓
  • +1.8V、+12V、+3.3V、+5V、+5V待機、4-風扇狀態、5相切換電壓調節器（自動偵測範圍0.8375V-1.60V）、機箱入侵偵測介面、記憶體、記憶體電壓、監控CPU 電壓、支援系統管理實用程式、系統級控制、系統溫度
扇子
  • 4 個 4 針風扇接口（最多可連接 4 個風扇），4 個帶轉速監控的風扇，低噪音風扇調速，脈衝寬度調製 (PWM) 風扇接口，開關狀態監控，調速狀態監控，支援 3 針風扇（不含調速功能），系統級控制，帶溫度控制的風扇接口
溫度
  • 監測CPU 以及底盤環境， CPU 熱觸發支援、PECI、自適應熱監測器、PECI 3.0
引領
  • CPU 系統過熱指示燈，+5V待機警示指示燈
其他功能
  • ACPI電源管理、ATX電源連接器、機箱入侵偵測、機箱入侵接頭、交流電源斷電恢復時的電源開啟控制CPU 支援處理器過熱保護、符合 RoHS 標準、系統級控制和 WOL（網路喚醒）功能。

運作環境
工作溫度範圍
  • 0°C ~ 60°C (32°F ~ 140°F)
零件清單
零件清單（散裝）
姓名 零件編號 數量 描述
主機板 MBD-X10SLQ-L 1 X10SLQ-L 主機板
I/O 屏蔽 MCP-260-00063-1N1X10SLQ 標準 I/O 擋板
I/O線纜CBL-0044L 257.5厘米SATA 扁平不銹鋼 PBF


機殼 （已優化）

X10SLQ-L

)
嵌入式緊湊型 1U 2U 3U 中塔/迷你塔             4U/塔式
2U散熱器：SNK-P0046A4
 SC731D-300B
SC732i-865B
SC732I-500B
SC732D2-903B
SC732D2-865B
SC732D2-500B
SC732D4-903B
SC732D4-865B
SC732D4-500B
SC732D4F-903B
SC732D4F-865B
SC732D4F-500B
SC731i-300B
2U散熱器：SNK-P0046A4

= 最佳化的機殼SuperServer 配置
藍色 = 相容
綠色 = 全球 SKU 和相容性
紅點和綠色 = 已最佳化 + 全球 SKU


X10SLQ-L

某些產品可能未在您所在的地區上市
