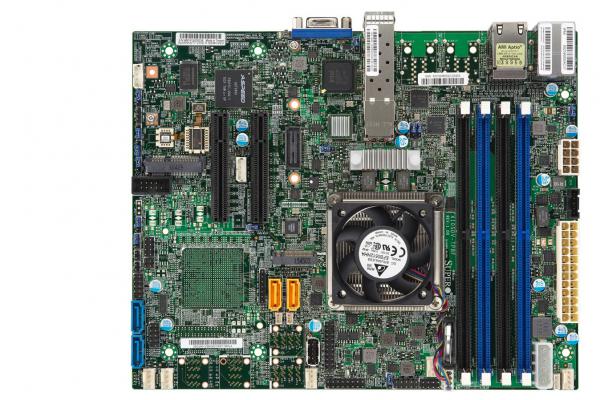

Supermicro 主機板Xeon 電路板 X10SDV-4C+-TP4F

Xeon D SoC
特拉華州布羅德韋爾
雙 10GbE
嵌入式
主要規格

  1. Intel® Xeon® processor D-1518, Single socket FCBGA 1667; 4-Core, 8 Threads, 35W
  2. Up to 128GB ECC RDIMM DDR4 2133MHz or 64GB ECC/non-ECC UDIMM in 4 sockets
  3. 2 PCI-E 3.0 x8,
    Mini PCI-E (mSATA support),
    M.2 PCI-E 3.0 x4 (SATA support),
    M Key 2242/2280/22110
  4. 2 10G SFP+ and 2 GbE LAN
  5. 4 SATA3 (6Gbps) ports via SoC
  6. 2 USB 3.0 ports (rear), 5 USB 2.0 ports (4 via headers, 1 Type A)
  7. 2 SuperDOM, 1 COM, TPM 2.0 header,
    GPIO and SMbus headers
  8. 12V DC Input and ATX Power Source

連結與資源

規格
產品SKU
MBD-X10SDV-4C+-TP4F
  • X10SDV-4C+-TP4F

身體素質
外形尺寸
  • Flex ATX
方面
  • 9.0吋 x 7.25吋（22.86公分 x 18.42公分）

處理器/快取
CPU
  • 英特爾® Xeon® 處理器 D-1518
  • 支援單路 FCBGA-1667 封裝CPU TDP 支援最高 35W TDP
核心/快取記憶體
  • 4 核心 8 線程 / 6MB 緩存

系統記憶體
內存容量
  • 最高支援 128GB 註冊式 ECC RDIMM 內存，DDR4-2133MHz
  • 或 64GB 無緩衝 ECC/非 ECC UDIMM，DDR4-2133MHz，4 個 DIMM 插槽
記憶體型
  • 2133/1866/1600MHz ECC DDR4 ECC RDIMM 和 ECC/非 ECC UDIMM
DIMM 記憶體條尺寸
  • 4GB、8GB、16GB、32GB
記憶電壓
  • 1.2V
錯誤偵測
  • 修正單位元錯誤
  • 偵測雙位元錯誤 (使用 ECC 記憶體)

車載設備
晶片組
  • 系統
SATA
  • SoC 控制器，支援 4 個 SATA3 (6 Gbps) 連接埠；RAID 0、1、5、10
  • RSTe
IPMI
  • 支援智慧平台管理介面 v.2.0
  • 支援 IPMI 2.0、LAN 虛擬媒體和 KVM over LAN
網路控制器
  • D-1500 SoC 的雙 LAN 埠，支援 10G SFP+ 端口
    雙網路埠，附 1GbE 乙太網路介面和 Intel® I210 晶片
圖形
  • ASPEED AST2400 BMC

輸入/輸出
SATA
  • 4 個 SATA3 (6Gbps) 端口
區域網路
  • 1 個 RJ45 專用 IPMI LAN 連接埠
  • 2 個 1GbE LAN 連接埠
  • 2 個 10G SFP+ LAN 連接埠
USB
  • 5 個 USB 2.0 連接埠（4 個透過接頭連接，1 個 A 型連接埠）
  • 2 個 USB 3.2 Gen1 連接埠（2 個後置）
視訊輸出
  • 1 個 VGA 端口
串口/接頭
  • 1 個 COM 連接埠（1 個接頭）
TPM
  • TPM 標頭
擴充槽
PCI-E
  • 2 個 PCI-E 3.0 x8 插槽
  • M.2 PCI-E 3.0x4，M Key 2242/2280/22110，支持SATA 設備，介面：PCI-E 2.0 x1，支援 mSATA 的 Mini-PCI-E
M.2
  • 1 M.2 M-Key SATA /PCI-E 3.0 x4, 2242/2280/22110

系統BIOS
BIOS類型
  • 128Mb SPI 快閃記憶體，含 AMI BIOS
BIOS 功能
  • PCI 3.0
  • ACPI 5.0
  • 支援 USB 鍵盤
  • 硬體 BIOS 病毒防護
  • RTC (即時時鐘) 喚醒
  • SMBIOS 2.8
  • UEFI 2.4

管理
軟體
  • Intel® 節點管理器、支援 KVM 的 IPMI（智慧型平台管理介面）v2.0、IPMI2.0、專用 LAN 的 KVM、NMI、 SUM ，超級醫生® 5，看門狗
電源配置
  • ACPI電源管理
  • ATX 電源連接器
  • +12V 直流電源輸入
  • 控制開機以從交流電源損失中恢復
  • CPU 支援處理器過熱保護
  • M.2 NGFF 連接器、節點管理器支援、SDDC、系統層級控制、UID、WOL

PC健康監測
電壓
  • +1.8V、+12V、+3.3V、+5V、1.2V（VDIMM）、6 風扇狀態、機箱入侵偵測介面、HT、記憶體、記憶體電壓、支援系統管理公用程式、系統層級控制、系統溫度、VBAT
溫度
  • 監測CPU 以及底盤環境， CPU 支援熱觸發保護、支援熱監測器 2 (TM2)、PECI
引領
  • CPU 系統過熱指示燈
其他功能
  • 12V 直流或 ATX 電源，8 針 12V 直流電源連接器，ACPI 電源管理，ATX 電源連接器，機箱入侵偵測，機殼入侵接頭，交流電源斷電恢復時的電源開啟控制CPU 處理器過熱保護跳脫功能，雙散熱區Hyper -速度技術硬體加速、M.2 NGFF 連接器、節點管理器支援、符合 RoHS 標準、SDDC、系統級控制、UID、WOL（網路喚醒）

運作環境
工作溫度範圍
  • 0°C ~ 60°C (32°F ~ 140°F)
非工作溫度範圍
  • -40°C - 85°C (-40°F - 185°F)
工作相對濕度範圍
  • 10%～85%（非冷凝）
非工作相對濕度範圍
  • 10%～95%（非冷凝）
零件清單
零件清單（散裝）
姓名 零件編號 數量 描述
主機板 MBD-X10SDV-4C+-TP4F 1 X10SDV-4C+-TP4F 主機板
I/O 屏蔽MCP-260-000980N1X10SDV-TP8F 標準 2U I/O 擋板
I/O線纜CBL-0044L257.5厘米SATA 扁平不銹鋼 PBF


可選零件清單
姓名 零件編號 數量 描述
1U I/O擋板MCP-260-00099-0N1適用於 SC813/SC514 機殼的 X10SDV-4C+-TP4F 的 1U I/O 擋板
1U I/O擋板MCP-260-00100-0B1適用於 SC510/SC505/SC504 機殼的 X10SDV-4C+-TP4F 的 1U I/O 擋板
機殼 （已優化）

X10SDV-4C+-TP4F

)
嵌入式緊湊型 1U 2U 3U 中塔/迷你塔             4U/塔式
SC732I-668B

= 最佳化的機殼SuperServer 配置
藍色 = 相容
綠色 = 全球 SKU 和相容性
紅點和綠色 = 已最佳化 + 全球 SKU


伺服器 （針對 X10SDV-4C+-TP4F 最佳化）
伺服器名稱
X10SDV-4C+-TP4F

某些產品可能未在您所在的地區上市
