外殼 – SuperBlade® | Supermicro

顯示 8U、6U、4U 的 EOL 型號

8U

SBE-820H2
8U

SBE-820H2（正面）

SBE-820H2（後）

處理器Blade	最多 20 個半高 2 孔插座blade 伺服器
引領	電源 LED、故障 LED
網路設備	Infiniband HDR切換器 – 支援1個200Gbps模組乙太網路交換器 – 最多 2 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	1. 用於遠端系統管理的 CMM 軟體管理模組需單獨購買。
電源	最多可支援 8 個熱插拔 3000W 鈦金電源
冷卻設計	PWS模組中最多可配備8個散熱風扇 3 個選購冷卻風扇模組（PWS-DF005-2F 和 PWS-DF006-2F）
尺寸 (高x寬x深)	14英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-820H2-830 - 帶有 8 個熱插拔 3000W 鈦金（96% 效率）電源的機箱 SBE-820H2-822 - 帶有 8 個熱插拔 2200W 鈦金（96% 效率）電源的機箱 SBE-820H2-630 - 帶有 6 個熱插拔 3000W 鈦金（96% 效率）電源的機箱 SBE-820H2-622 - 帶有 6 個熱插拔 2200W 鈦金（96% 效率）電源的機箱
下載	手冊 [下載]

SBE-820H
8U

SBE-820H（正面）

SBE-820H（後）

處理器Blade	最多 20 個半高 2 孔插座blade 伺服器
引領	電源 LED、故障 LED
網路設備	Infiniband HDR切換器 – 支援1個200Gbps模組乙太網路交換器 – 最多 2 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	1. 用於遠端系統管理的 CMM 軟體管理模組需單獨購買。
電源	最多可連接 8 個支援熱插拔的 2200W 鈦金電源
冷卻設計	PWS模組中最多可配備8個散熱風扇 3 個可選冷卻風扇模組 (PWS-DF005-2F)
尺寸 (高x寬x深)	14英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-820H-822 - 帶有 8 個熱插拔 2200W 鈦金（96% 效率）電源的機箱 SBE-820H-622 - 帶有 6 個熱插拔 2200W 鈦金（96% 效率）電源的機箱
下載	手冊 [下載]

SBE-820C
8U

SBE-820C（正面）

SBE-820C（背面）

處理器Blade	最多 20 個半高 2 孔插座blade 伺服器最多 10 個全高 4 孔插座blade 伺服器
引領	電源 LED、故障 LED
網路設備	Infiniband EDR 或 OPA 交換器 – 支援 1 個 100Gbps 交換機乙太網路交換器 – 最多 2 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	1. 用於遠端系統管理的 CMM 軟體管理模組需單獨購買。
電源	最多可連接 8 個支援熱插拔的 2200W 鈦金電源
冷卻設計	PWS模組中最多可配備8個散熱風扇 3 個可選冷卻風扇模組 (PWS-DF005-2F)
尺寸 (高x寬x深)	14英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-820C-822 - 帶有 8 個熱插拔 2200W 鈦金（96% 效率）電源的機箱 SBE-820C-622 - 機箱，內含 6 個熱插拔 2200W 鈦金級（96% 效率）電源 + 2 個散熱風扇 SBE-820C-422 - 機箱，內含 4 個熱插拔 2200W 鈦金級（96% 效率）電源 + 4 個散熱風扇 SBE-820CB-422 （已停產） - 機箱，內含 4 個熱插拔 2200W 鈦金級（96% 效率）電源供應器 + 4 個 1200W BBP 電源供應器。
下載	手冊 [下載]

SBE-820J
8U

SBE-820J（正面）

SBE-820J（背面）

處理器Blade	最多 20 個半高 2 孔插座blade 伺服器最多 10 個全高 4 孔插座blade 伺服器混合blade 伺服器整合於單一機箱內
引領	電源 LED、故障 LED
網路設備	乙太網路交換器 – 最多 4 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	最多可透過軟體對 2 台三坐標測量機進行遠端系統管理。管理模組需單獨購買。
電源	最多可連接 8 個支援熱插拔的 2200W 鈦金電源
冷卻設計	PWS模組中最多可配備8個散熱風扇 3 個可選冷卻風扇模組 (PWS-DF005-2F)
尺寸 (高x寬x深)	14英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-820J-822 - 25G 機箱，配備 8 個熱插拔 2200W 鈦金級（96% 效率）電源 SBE-820J-622 - 25G 機箱，配備 6 個熱插拔 2200W 鈦金級（96% 效率）電源供應器 + 2 個散熱風扇 SBE-820J-422 - 25G 機箱，配備 4 個熱插拔 2200W 鈦金級（96% 效率）電源供應器 + 4 個散熱風扇 SBE-820JB-422 （已停產） - 25G 機箱，配備 4 個熱插拔 2200W 鈦金級（96% 效率）電源 + 4 個 1200W BBP 電源 SBE-820J-820D （EOL） - 附 8 個熱插拔 2000W 直流電源的機箱直流電源線（CBL-PWEX-0980-1）需另行購買。
下載	手冊 [下載]

SBE-820J2
8U

SBE-820J（正面）

SBE-820J（背面）

處理器Blade	最多 20 個半高 2 孔插座blade 伺服器最多 10 個全高 4 孔插座blade 伺服器混合blade 伺服器整合於單一機箱內
引領	電源 LED、故障 LED
網路設備	乙太網路交換器 – 最多 4 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	最多可透過軟體對 2 台三坐標測量機進行遠端系統管理。管理模組需單獨購買。
電源	最多可連接 8 個支援熱插拔的 2200/3000W 鈦金電源
冷卻設計	PWS模組中最多可配備8個散熱風扇 3 個可選冷卻風扇模組 (PWS-DF005-2F)
尺寸 (高x寬x深)	14英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-820J2-630 - 最多可支援 6 個熱插拔 3000W 鈦金級（96% 效率）電源 SBE-820J2-830 - 最多可支援 8 個熱插拔 3000W 鈦金級（96% 效率）電源 SBE-820J2-422 - 最多可支援 4 個熱插拔 2200W 鈦金級（96% 效率）電源 SBE-820J2-622 - 最多可支援 6 個熱插拔 2200W 鈦金級（96% 效率）電源 SBE-820J2-822 - 最多可支援 8 個熱插拔 2200W 鈦金級（96% 效率）電源
下載	手冊 [下載]

SBE-820L
8U

SBE-820L（正面）

SBE-820L（背面）

處理器Blade	最多 20 個半高 2 孔插座blade 伺服器最多 10 個全高 4 孔插座blade 伺服器混合blade 伺服器整合於單一機箱內
引領	電源 LED、故障 LED
網路設備	乙太網路交換器 – 最多 2 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	1. 用於遠端系統管理的 CMM 軟體管理模組需單獨購買。
電源	最多可連接 8 個支援熱插拔的 2200W 鈦金電源
冷卻設計	PWS模組中最多可配備8個散熱風扇 3 個可選冷卻風扇模組 (PWS-DF005-2F)
尺寸 (高x寬x深)	14英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-820L-822 - 帶有 8 個熱插拔 2200W 鈦金（96% 效率）電源的機箱 SBE-820L-622 - 帶有 6 個熱插拔 2200W 鈦金（96% 效率）電源的機箱 SBE-820L-422 - 帶有 4 個熱插拔 2200W 鈦金（96% 效率）電源的機箱
下載	手冊 [下載]

6U

SBE-610J
6U

SBE-610J_前部

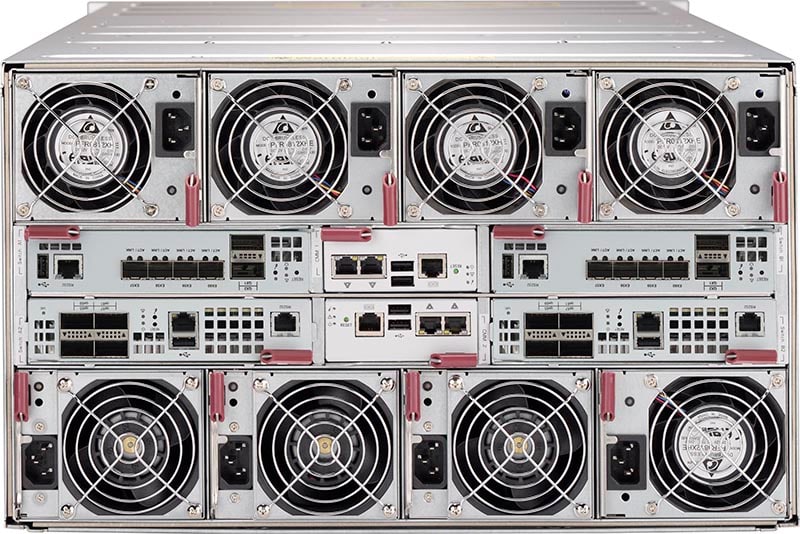

SBE-610J_背面

處理器Blade	最多 10 個單孔插座blade 伺服器最多 10 個 2 孔插座blade 伺服器
引領	電源 LED、故障 LED
網路設備	乙太網路交換器 – 最多 4 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	2 台用於遠端系統管理的三坐標測量機，配備軟體管理模組需單獨購買。
電源	最多可連接 8 個支援熱插拔的 2200W 鈦金電源
冷卻設計	PWS模組中最多可配備8個散熱風扇
尺寸 (高x寬x深)	10.5英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-610J-822 - 帶有 8 個熱插拔 2200W 鈦金（96% 效率）電源的機箱 SBE-610J-622 - 機箱，內含 6 個熱插拔 2200W 鈦金級（96% 效率）電源 + 2 個散熱風扇 SBE-610J-422 - 機箱，內含 4 個熱插拔 2200W 鈦金級（96% 效率）電源 + 4 個散熱風扇 SBE-610JB-422 （已停產） - 機箱，內含 4 個熱插拔 2200W 鈦金級（96% 效率）電源 + 4 個 1200W BBP 電源供應器。
下載	手冊 [下載]

SBE-610J2
6U

SBE-610J_前部

SBE-610J_背面

處理器Blade	最多可支援 10 個熱插拔全高單寬單插槽或雙插槽插槽blade 伺服器最多可安裝 5 個熱插拔全高雙寬單插槽或雙插槽插槽blade 伺服器
引領	電源 LED、故障 LED
網路設備	乙太網路交換器 – 最多 4 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	2 台用於遠端系統管理的三坐標測量機，配備軟體管理模組需單獨購買。
電源	最多可連接 8 個支援熱插拔的 2200/3000W 鈦金電源
冷卻設計	PWS模組中最多可配備8個散熱風扇
尺寸 (高x寬x深)	10.5英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-610J2-430 - 最多可支援 4 個熱插拔 3000W 鈦金級（96% 效率）電源 SBE-610J2-630 - 最多可支援 6 個熱插拔 3000W 鈦金級（96% 效率）電源 SBE-610J2-830 - 最多可支援 8 個熱插拔 3000W 鈦金級（96% 效率）電源 SBE-610J2-422 - 最多可支援 4 個熱插拔 2200W 鈦金級（96% 效率）電源 SBE-610J2-622 - 最多可支援 6 個熱插拔 2200W 鈦金級（96% 效率）電源 SBE-610J2-822 - 最多可支援 8 個熱插拔 2200W 鈦金級（96% 效率）電源
下載	手冊 [下載]

SBE-614E
6U

SBE-614E_前面板

SBE-614E_返回

處理器Blade	最多 14 個單孔插座blade 伺服器最多 14 個 2 孔插座blade 伺服器
引領	電源 LED、故障 LED
網路設備	乙太網路交換器 – 最多 2 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	1. 用於遠端系統管理的 CMM 軟體管理模組需單獨購買。
電源	最多可連接 8 個支援熱插拔的 2200W 鈦金電源電池備用功能已啟用（僅限 SBE-614EB-422 SKU）
冷卻設計	PWS模組中最多可配備8個散熱風扇
尺寸 (高x寬x深)	10.5英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-614E-822 - 帶有 8 個熱插拔 2200W 鈦金（96% 效率）電源的機箱 SBE-614E-622 - 機箱，內含 6 個熱插拔 2200W 鈦金級（96% 效率）電源 + 2 個散熱風扇 SBE-614E-422 - 機箱，內含 4 個熱插拔 2200W 鈦金級（96% 效率）電源 + 4 個散熱風扇 SBE-614EB-422 （已停產） - 機箱，內含 4 個熱插拔 2200W 鈦金級（96% 效率）電源 + 4 個 1200W BBP 電源。
下載	手冊 [下載]

4U

SBE-414J
4U

SBE-414J（正面）

SBE-414J（後）

處理器Blade	最多 14 個 2 孔插座blade 伺服器
引領	電源 LED、故障 LED
網路設備	乙太網路交換器 – 最多 2 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	1. 用於遠端系統管理的 CMM 軟體管理模組需單獨購買。
電源	最多可連接 4 個支援熱插拔的 2200W 鈦金電源
冷卻設計	PWS模組中最多可配備4個散熱風扇包含 3 個 PWS-DF007-3F 系統風扇模組
尺寸 (高x寬x深)	7英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-414J-422 - 帶有 4 個熱插拔 2200W 鈦金（96% 效率）電源的機箱
下載	手冊 [下載]

SBE-414E
4U

SBE-414E_前面板

SBE-414E_返回

處理器Blade	最多 14 個 2 孔插座blade 伺服器
引領	電源 LED、故障 LED
網路設備	乙太網路交換器 – 最多 2 個模組有關相容性，請參閱Blade矩陣或聯絡您的Supermicro 代表交換器模組需單獨購買。
管理模組	1. 用於遠端系統管理的 CMM 軟體管理模組需單獨購買。
電源	最多可連接 4 個支援熱插拔的 2200W 鈦金電源電池備用功能已啟用（僅限 SBE-414EB-222 SKU）
冷卻設計	PWS模組中最多可配備4個散熱風扇包含 3 個 PWS-DF007-3F 系統風扇模組
尺寸 (高x寬x深)	7英寸 x 17.6英寸 x 32英寸
已上市的機型	SBE-414E-422 - 帶有 4 個熱插拔 2200W 鈦金（96% 效率）電源的機箱 SBE-414E-222 - 機殼內含 2 個熱插拔 2200W 鈦金級（96% 效率）電源供應器 + 2 個散熱風扇 SBE-414E-420D （EOL） - 附 4 個熱插拔 2000W 直流電源的機箱直流電源線（CBL-PWEX-0980-1）需另行購買。 SBE-414EB-222 （已停產） - 機箱，內含 2 個熱插拔 2200W 鈦金級（96% 效率）電源 + 2 個 1200W BBP 電源
下載	手冊 [下載]

7U（已停產）

SBE-720F
到期日

SBE-720F_正面

SBE-720F_返回

處理器Blade	最多可支援 10 個熱插拔雙處理器刀片
模組支援	支援基於英特爾的處理器Twinblade® 支持英特爾和AMD 基於 10- blade
引領	電源 LED、故障 LED
InfiniBand 轉變	支援最多兩個熱插拔IB FDR/QDR開關外殼內不含開關模組。
GbE 交換器/直通模組	支援最多兩個熱插拔 1/10 千兆乙太網路二層/三層交換器模組開關模組不包括在機箱內
管理模組	支援一個熱插拔管理模組，提供遠端KVM和IPMI 2.0功能管理模組不包括在機箱內
電源	最多可支援四個熱插拔 3000W 電源，N+1 冗餘設計
冷卻設計	最多可配備 16 個散熱風扇
尺寸 (高x寬x深)	12.1英寸 x 18.5英寸 x 29英寸
已上市的機型	SBE-720F-R90 （已停產） - 帶有四個 3000W 電源供應器的機箱
下載	手冊 [下載]

SBE-720E
到期日

SBE-720E_正面

SBE-720E_返回

處理器Blade	最多可支援 10 個熱插拔雙處理器刀片
模組支援	支援基於英特爾的處理器Twinblade® 支持英特爾和AMD 基於 10- blade
引領	電源 LED、故障 LED
InfiniBand 轉變	支援最多兩台熱插拔IB QDR交換機外殼內不含開關模組。
GbE 交換器/直通模組	支援最多兩個熱插拔 1/10 千兆乙太網路二層/三層交換模組開關模組不包括在機箱內
管理模組	支援一個熱插拔管理模組，提供遠端KVM和IPMI 2.0功能管理模組不包括在機箱內
電源	最多可支援四個熱插拔的 2500W/3000W 電源，N+1 冗餘設計
冷卻設計	最多可配備 16 個散熱風扇
尺寸 (高x寬x深)	12.1英寸 x 18.5英寸 x 29英寸
已上市的機型	SBE-720E-R90 （已停產） - 帶有四個 3000W 電源供應器的機箱 SBE-720E-D60 （已停產） - 帶有兩個 3000W 電源供應器的機箱 SBE-720E-R75 （已停產） - 帶有四個 2500W 電源供應器的機箱 SBE-720E-D50 （已停產） - 帶有兩個 2500W 電源供應器的機箱
下載	手冊 [下載]

SBE-714E
到期日

SBE-714E_前面板

SBE-714E_返回

處理器Blade	最多可支援 14 個熱插拔處理器刀片
模組支援	支援基於英特爾的刀鋒伺服器
引領	電源 LED、故障 LED
InfiniBand 轉變	支援最多一台熱插拔DDR IB交換機外殼內不含開關模組。
GbE 交換器/直通模組	支援最多兩個熱插拔千兆乙太網路交換器/直通模組開關模組不包括在機箱內
管理模組	最多可支援 2 個熱插拔管理模組，提供遠端 KVM 和 IPMI 2.0 功能每個機箱標配一個管理模組。
電源	最多可配備四個支援熱插拔的 1400W/1620W 電源，N+1 冗餘設計
冷卻設計	最多 8 個冷卻風扇
尺寸 (高x寬x深)	12.1英寸 x 18.5英寸 x 29英寸
已上市的機型	SBE-714E-R75 （已停產） - 帶有四個 2500W 電源供應器的機箱 SBE-714E-R48 （已停產） - 帶有四個 1620W 電源供應器的機箱 SBE-714E-D32 （已停產） - 帶有兩個 1620W 電源供應器的機箱
下載	手冊 [下載]
