8U、6U、4UのEOLモデルを表示します

8U

SBE-820H2
8U

SBE-820H2（前面）

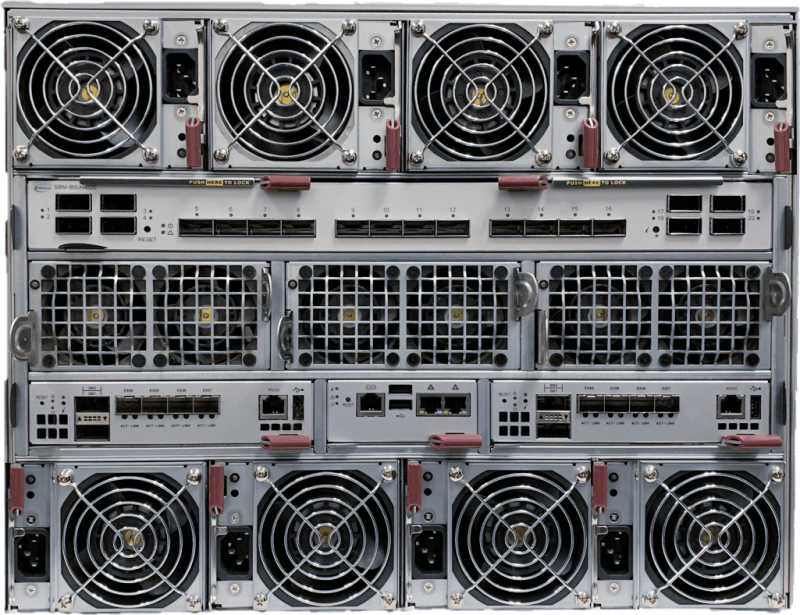

SBE-820H2（背面）

プロセッサBlade	最大20個のハーフハイト2ソケットblade サーバー
導かれた	電源LED、故障LED
ネットワーク	Infiniband HDRスイッチ – 200Gbpsモジュール1基をサポートイーサネットスイッチ – 最大2つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	1. ソフトウェアによるリモートシステム管理用CMM 管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応3000Wチタン電源
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能オプションの冷却ファンモジュール3種類（PWS-DF005-2FおよびPWS-DF006-2F）
寸法（高さ×幅×奥行）	14インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-820H2-830 - ホットプラグ対応3000Wチタン電源（効率96%）8台搭載エンクロージャ SBE-820H2-822 - ホットプラグ対応2200Wチタン電源（効率96%）8台搭載エンクロージャ SBE-820H2-630 - ホットプラグ対応3000Wチタン電源（効率96%）6台搭載エンクロージャ SBE-820H2-622 - ホットプラグ対応2200Wチタン電源（効率96%）6台搭載エンクロージャ
ダウンロード	マニュアル [ダウンロード]

SBE-820H
8U

SBE-820H（前面）

SBE-820H（背面）

プロセッサBlade	最大20個のハーフハイト2ソケットblade サーバー
導かれた	電源LED、故障LED
ネットワーク	Infiniband HDRスイッチ – 200Gbpsモジュール1基をサポートイーサネットスイッチ – 最大2つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	1. ソフトウェアによるリモートシステム管理用CMM 管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応2200Wチタン電源
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能オプションの冷却ファンモジュール3個（PWS-DF005-2F）
寸法（高さ×幅×奥行）	14インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-820H-822 - ホットプラグ対応2200Wチタン電源（効率96%）8台搭載エンクロージャ SBE-820H-622 - ホットプラグ対応2200Wチタン電源（効率96%）6台搭載エンクロージャー
ダウンロード	マニュアル [ダウンロード]

SBE-820C
8U

SBE-820C（前面）

SBE-820C（背面）

プロセッサBlade	最大20個のハーフハイト2ソケットblade サーバー最大10個のフルハイト4ソケットblade サーバー
導かれた	電源LED、故障LED
ネットワーク	Infiniband EDRまたはOPAスイッチ – 100Gbpsスイッチ1台をサポートイーサネットスイッチ – 最大2つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	1. ソフトウェアによるリモートシステム管理用CMM 管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応2200Wチタン電源
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能オプションの冷却ファンモジュール3個（PWS-DF005-2F）
寸法（高さ×幅×奥行）	14インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-820C-822 - ホットプラグ対応2200Wチタン電源（効率96%）8台搭載エンクロージャ SBE-820C-622 - ホットプラグ対応2200Wチタン電源（効率96%）6台と冷却ファン2基を搭載した筐体 SBE-820C-422 - ホットプラグ対応2200Wチタン電源（効率96%）4台と冷却ファン4基を搭載した筐体 SBE-820CB-422 (EOL) - ホットプラグ対応2200Wチタン電源（効率96%）4台と1200W BBP電源4台を搭載した筐体
ダウンロード	マニュアル [ダウンロード]

SBE-820J
8U

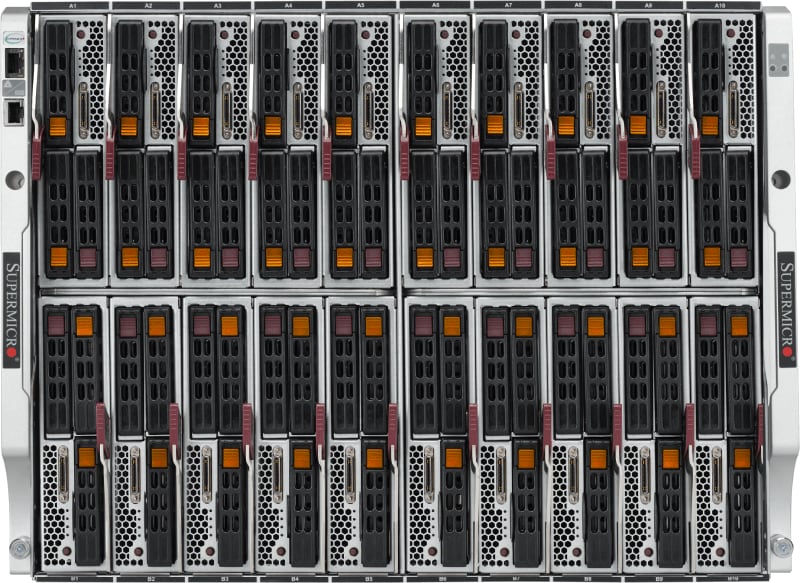

SBE-820J（前面）

SBE-820J（背面）

プロセッサBlade	最大20個のハーフハイト2ソケットblade サーバー最大10個のフルハイト4ソケットblade サーバー混合blade 単一の筐体に収められたサーバー
導かれた	電源LED、故障LED
ネットワーク	イーサネットスイッチ – 最大4つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	ソフトウェアによるリモートシステム管理用に最大2台のCMM 管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応2200Wチタン電源
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能オプションの冷却ファンモジュール3個（PWS-DF005-2F）
寸法（高さ×幅×奥行）	14インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-820J-822 - 8台のホットプラグ対応2200Wチタン電源（効率96%）を搭載した25Gエンクロージャ SBE-820J-622 - 25Gエンクロージャー、ホットプラグ対応2200Wチタン電源（効率96%）6台、冷却ファン2基搭載 SBE-820J-422 - 25Gエンクロージャー、ホットプラグ対応2200Wチタン電源（効率96%）4台、冷却ファン4基搭載 SBE-820JB-422 (EOL) - 25Gエンクロージャ、ホットプラグ対応2200Wチタン電源（効率96%）×4、1200W BBP×4 SBE-820J-820D (終了) - 8個のホットプラグ対応2000W DC電源を搭載した筐体 DC電源ケーブル（CBL-PWEX-0980-1）は別途購入する必要があります。
ダウンロード	マニュアル [ダウンロード]

SBE-820J2
8U

SBE-820J（前面）

SBE-820J（背面）

プロセッサBlade	最大20個のハーフハイト2ソケットblade サーバー最大10個のフルハイト4ソケットblade サーバー混合blade 単一の筐体に収められたサーバー
導かれた	電源LED、故障LED
ネットワーク	イーサネットスイッチ – 最大4つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	ソフトウェアによるリモートシステム管理用に最大2台のCMM 管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応2200/3000Wチタン電源
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能オプションの冷却ファンモジュール3個（PWS-DF005-2F）
寸法（高さ×幅×奥行）	14インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-820J2-630 - 最大6台のホットスワップ対応3000Wチタン（効率96%）電源ユニット SBE-820J2-830 - 最大8台のホットスワップ対応3000Wチタン（効率96%）電源ユニット SBE-820J2-422 - 最大4台のホットスワップ対応2200Wチタン（効率96%）電源ユニット SBE-820J2-622 - 最大6台のホットスワップ対応2200Wチタン（効率96%）電源ユニット SBE-820J2-822 - 最大8台のホットスワップ対応2200Wチタン（効率96%）電源ユニット
ダウンロード	マニュアル [ダウンロード]

SBE-820L
8U

SBE-820L（前面）

SBE-820L（背面）

プロセッサBlade	最大20個のハーフハイト2ソケットblade サーバー最大10個のフルハイト4ソケットblade サーバー混合blade 単一の筐体に収められたサーバー
導かれた	電源LED、故障LED
ネットワーク	イーサネットスイッチ – 最大2つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	1. ソフトウェアによるリモートシステム管理用CMM 管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応2200Wチタン電源
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能オプションの冷却ファンモジュール3個（PWS-DF005-2F）
寸法（高さ×幅×奥行）	14インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-820L-822 - ホットプラグ対応2200Wチタン電源（効率96%）8台搭載エンクロージャー SBE-820L-622 - ホットプラグ対応2200Wチタン電源（効率96%）6台搭載エンクロージャー SBE-820L-422 - ホットプラグ対応2200Wチタン電源（効率96%）4台搭載エンクロージャー
ダウンロード	マニュアル [ダウンロード]

6U

SBE-610J
6U

SBE-610J_フロント

SBE-610J_背面

プロセッサBlade	最大10個の1ソケットblade サーバー最大10個の2ソケットblade サーバー
導かれた	電源LED、故障LED
ネットワーク	イーサネットスイッチ – 最大4つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	ソフトウェアによるリモートシステム管理用のCMM 2台管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応2200Wチタン電源
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能
寸法（高さ×幅×奥行）	10.5インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-610J-822 - ホットプラグ対応2200Wチタン電源（効率96%）8台搭載エンクロージャー SBE-610J-622 - ホットプラグ対応2200Wチタン電源（効率96%）6台と冷却ファン2基を搭載したエンクロージャー SBE-610J-422 - ホットプラグ対応2200Wチタン電源（効率96%）4台と冷却ファン4基を搭載したエンクロージャー SBE-610JB-422 (EOL) - ホットプラグ対応2200Wチタン電源（効率96%）4台と1200W BBP電源4台を搭載したエンクロージャー
ダウンロード	マニュアル [ダウンロード]

SBE-610J2
6U

SBE-610J_フロント

SBE-610J_背面

プロセッサBlade	最大10個のホットスワップ対応フルハイトシングル幅1ソケットまたは2ソケットblade サーバーホットスワップ対応のフルハイト、ダブル幅の1ソケットまたは2ソケットを最大5個まで接続可能blade サーバー
導かれた	電源LED、故障LED
ネットワーク	イーサネットスイッチ – 最大4つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	ソフトウェアによるリモートシステム管理用のCMM 2台管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応2200/3000Wチタン電源
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能
寸法（高さ×幅×奥行）	10.5インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-610J2-430 - 最大4台のホットスワップ対応3000Wチタン（効率96%）電源ユニット SBE-610J2-630 - 最大6台のホットスワップ対応3000Wチタン（効率96%）電源ユニット SBE-610J2-830 - 最大8台のホットスワップ対応3000Wチタン（効率96%）電源ユニット SBE-610J2-422 - 最大4台のホットスワップ対応2200Wチタン（効率96%）電源ユニット SBE-610J2-622 - 最大6台のホットスワップ対応2200Wチタン（効率96%）電源ユニット SBE-610J2-822 - 最大8台のホットスワップ対応2200Wチタン（効率96%）電源ユニット
ダウンロード	マニュアル [ダウンロード]

SBE-614E
6U

SBE-614E_フロント

SBE-614E_Back

プロセッサBlade	最大14個の1ソケットblade サーバー最大14個の2ソケットblade サーバー
導かれた	電源LED、故障LED
ネットワーク	イーサネットスイッチ – 最大2つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	1. ソフトウェアによるリモートシステム管理用CMM 管理モジュールは別途購入する必要があります
電源装置	最大8台のホットプラグ対応2200Wチタン電源バッテリーバックアップ機能有効（SBE-614EB-422 SKUのみ）
冷却設計	PWSモジュールには最大8個の冷却ファンを搭載可能
寸法（高さ×幅×奥行）	10.5インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-614E-822 - ホットプラグ対応2200Wチタン電源（効率96%）8台搭載エンクロージャー SBE-614E-622 - ホットプラグ対応2200Wチタン電源（効率96%）6台と冷却ファン2基を搭載したエンクロージャー SBE-614E-422 - ホットプラグ対応2200Wチタン電源（効率96%）4台と冷却ファン4基を搭載したエンクロージャー SBE-614EB-422 (EOL) - ホットプラグ対応2200Wチタン電源（効率96%）4台と1200W BBP 4台を搭載したエンクロージャー
ダウンロード	マニュアル [ダウンロード]

4U

SBE-414J
4U

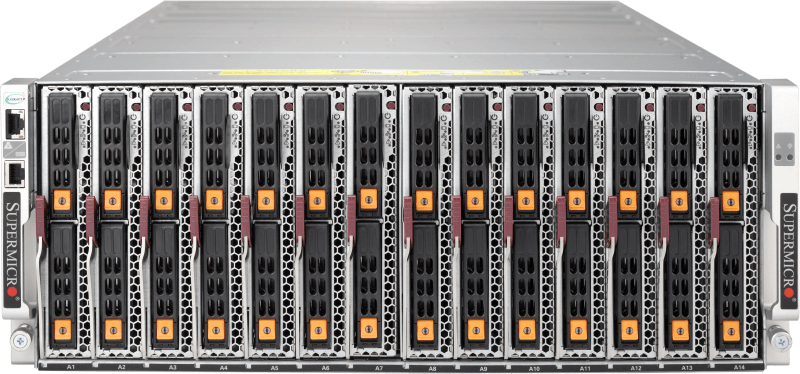

SBE-414J（前面）

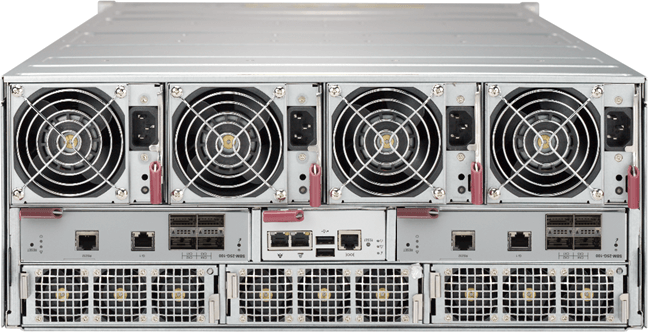

SBE-414J（後部）

プロセッサBlade	最大14個の2ソケットblade サーバー
導かれた	電源LED、故障LED
ネットワーク	イーサネットスイッチ – 最大2つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	1. ソフトウェアによるリモートシステム管理用CMM 管理モジュールは別途購入する必要があります
電源装置	最大4台のホットプラグ対応2200Wチタン電源
冷却設計	PWSモジュールには最大4つの冷却ファンを搭載可能 PWS-DF007-3Fシステムファンモジュール3個が含まれています
寸法（高さ×幅×奥行）	7インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-414J-422 - ホットプラグ対応2200Wチタン電源（効率96%）4台搭載エンクロージャー
ダウンロード	マニュアル [ダウンロード]

SBE-414E
4U

SBE-414E_フロント

SBE-414E_バック

プロセッサBlade	最大14個の2ソケットblade サーバー
導かれた	電源LED、故障LED
ネットワーク	イーサネットスイッチ – 最大2つのモジュール互換性については、 Bladeマトリックスを参照するか、 Supermicro 代表スイッチモジュールは別途購入する必要があります
管理モジュール	1. ソフトウェアによるリモートシステム管理用CMM 管理モジュールは別途購入する必要があります
電源装置	最大4台のホットプラグ対応2200Wチタン電源バッテリーバックアップ機能有効（SBE-414EB-222 SKUのみ）
冷却設計	PWSモジュールには最大4つの冷却ファンを搭載可能 PWS-DF007-3Fシステムファンモジュール3個が含まれています
寸法（高さ×幅×奥行）	7インチ x 17.6インチ x 32インチ
利用可能なモデル	SBE-414E-422 - ホットプラグ対応2200Wチタン電源（効率96%）4台搭載エンクロージャー SBE-414E-222 - ホットプラグ対応2200Wチタン電源（効率96%）2台と冷却ファン2基を搭載した筐体 SBE-414E-420D (終了) - ホットプラグ対応2000W DC電源4台を搭載した筐体 DC電源ケーブル（CBL-PWEX-0980-1）は別途購入する必要があります。 SBE-414EB-222 (EOL) - ホットプラグ対応2200Wチタン電源（効率96%）2台と1200W BBP 2台を搭載したエンクロージャー
ダウンロード	マニュアル [ダウンロード]

7U（サポート終了）

SBE-720F
EOL

SBE-720F_フロント

SBE-720F_背面

プロセッサBlade	最大10枚のホットプラグ対応ツインプロセッサブレード
モジュールサポート	Intelベースの製品をサポートTwinblade® IntelとAMD 10-に基づくblade
導かれた	電源LED、故障LED
InfiniBand スイッチ	最大2台のホットプラグ対応IB FDR/QDRスイッチをサポートスイッチモジュールは筐体に含まれていません
GbEスイッチ／パススルーモジュール	最大2つのホットプラグ対応1/10ギガビットポートをサポートイーサネットレイヤ2/3スイッチモジュールスイッチモジュールは筐体には含まれていません
管理モジュール	リモートKVMおよびIPMI 2.0機能を提供するホットプラグ対応管理モジュールを1つサポートします。管理モジュールは筐体に含まれていません
電源装置	最大4台のホットスワップ対応3000W電源、N+1冗長構成
冷却設計	最大16個の冷却ファン
寸法（高さ×幅×奥行）	12.1インチ x 18.5インチ x 29インチ
利用可能なモデル	SBE-720F-R90 (生産終了) - 3000W電源4台搭載エンクロージャ
ダウンロード	マニュアル [ダウンロード]

SBE-720E
EOL

SBE-720E_フロント

SBE-720E_背面

プロセッサBlade	最大10枚のホットプラグ対応ツインプロセッサブレード
モジュールサポート	Intelベースの製品をサポートTwinblade® IntelとAMD 10-に基づくblade
導かれた	電源LED、故障LED
InfiniBand スイッチ	最大2台のホットプラグ対応IB QDRスイッチをサポートスイッチモジュールは筐体に含まれていません
GbEスイッチ／パススルーモジュール	最大2つのホットプラグ対応1/10ギガビットポートをサポートイーサネットレイヤ2/3スイッチモジュールスイッチモジュールは筐体には含まれていません
管理モジュール	リモートKVMおよびIPMI 2.0機能を提供するホットプラグ対応管理モジュールを1つサポートします。管理モジュールは筐体に含まれていません
電源装置	最大4台のホットスワップ対応2500W/3000W電源、N+1冗長構成
冷却設計	最大16個の冷却ファン
寸法（高さ×幅×奥行）	12.1インチ x 18.5インチ x 29インチ
利用可能なモデル	SBE-720E-R90 (生産終了) - 3000W電源4台を搭載した筐体 SBE-720E-D60 (生産終了) - 3000W電源2基搭載エンクロージャ SBE-720E-R75 (生産終了) - 2500W電源4台を搭載した筐体 SBE-720E-D50 (生産終了) - 2500W電源を2基搭載した筐体
ダウンロード	マニュアル [ダウンロード]

SBE-714E
EOL

SBE-714E_フロント

SBE-714E_Back

プロセッサBlade	最大14枚のホットプラグ対応プロセッサブレード
モジュールサポート	Intelベースのブレードをサポート
導かれた	電源LED、故障LED
InfiniBand スイッチ	ホットプラグ対応DDR IBスイッチを最大1つまでサポートします。スイッチモジュールは筐体に含まれていません
GbEスイッチ／パススルーモジュール	最大2つのホットプラグ対応ギガビットポートをサポートイーサネットスイッチ／パススルーモジュールスイッチモジュールは筐体には含まれていません
管理モジュール	最大2つのホットプラグ対応管理モジュールにより、リモートKVMおよびIPMI 2.0機能を提供各エンクロージャーには管理モジュールが1つ標準で付属しています。
電源装置	最大4台のホットスワップ対応1400W/1620W電源、N+1冗長構成
冷却設計	最大8個の冷却ファン
寸法（高さ×幅×奥行）	12.1インチ x 18.5インチ x 29インチ
利用可能なモデル	SBE-714E-R75 (生産終了) - 2500W電源4台を搭載した筐体 SBE-714E-R48 (生産終了) - 1620W電源4台を搭載した筐体 SBE-714E-D32 (生産終了) - 1620W電源2基搭載エンクロージャ
ダウンロード	マニュアル [ダウンロード]
