CSP、AI、プライベートクラウド、エッジクラウド向けSupermicro Lightbits NVMe/TCPストレージ

クラウド・ネイティブ・アプリケーション向けの分散型低遅延ブロック・ストレージ

ソリューションの概要

一般に、分散アプリケーションやクラウドネイティブ・アプリケーション、特にSQLやNoSQLを含む高性能データベースを実行するために、NVMeベースのDAS(Direct Attached Storage)を導入することが推奨されています。しかし、このアプローチでは、慢性的なオーバー・プロビジョニングと活用不足に陥ることがよくあります。

このように、Supermicro Lightbitsは共同で、Supermicro高性能NVMeシステムとLightbitsの技術を組み合わせてNVMeを完全に活用し、標準イーサネットネットワークを通じて卓越した性能と低レイテンシを提供することで、クラウドネイティブなアプリケーションを加速し、TCOを削減する、このソフトウェア定義NVMe®/TCPストレージソリューションバンドルを持ってきました。

ライトビット ソリューション図
ライトビッツ・ソリューション

ソリューションのメリット

  • 柔軟性と運用効率
    • ソフトウェア定義、高可用性ブロックストレージ、標準インフラストラクチャ
    • ストレージとコンピュートを独立して拡張
    • 豊富なデータサービス
  • ハイパフォーマンス
    • 低レイテンシ、高IOPs、高帯域幅
  • TCOの削減
    • 利用率/ROIの最大化
    • フラッシュ耐久性の向上
  • ネットワークに変更なし
    • 標準TCP/IPネットワーク・インフラ - ユビキタス、シンプル、効率的
    • 標準イーサネットNICで動作

ソリューションの特徴

高性能、低レイテンシー

高性能、低レイテンシー

  • 百万IOPS
  • テール待ち時間の短縮
クラスタ化されたフェイルオーバー・ソリューション

クラスタ化されたフェイルオーバー・ソリューション

  • 分散された耐久性のあるクラスタ管理
  • 高速フェイルオーバー処理(2~3秒)
  • クラスタあたり3~16台のストレージサーバ
  • 自動ボリューム配置
マネジメント

マネジメント

  • RESTful APIは標準的なHTTPSベースのインターフェースを提供します。
  • スクリプトとモニタリングのためのCLIサポート
  • プロメテウスに基づく指標とアラート
  • 設定済みのGrafanaダッシュボード
100%ターゲット・サイド・ソリューション

100%ターゲット・サイド・ソリューション

  • 標準的なNVMeoF 1.1マルチパス(ANA)の活用
  • クライアントは複数のストレージに接続可能
  • 実質的に無制限の容量を可能にするクラスタ
リッチデータサービス

リッチデータサービス

  • シン・プロビジョニング
  • 圧縮
  • エラスティックRAID
  • ボリュームの複製
エコシステムの統合

エコシステムの統合

  • CSI経由のKubernetes
  • 圧縮
  • 様々なLinuxディストリビューション用のAnsibleプレイブック

使用例

遅延とパフォーマンスに敏感なデータベース

  • シングルインスタンスデータベース(MySQL、Postgres、Maria DB)
  • 分散/複製データベース(MongoDB、CockroachDB、Cassandra)

メディア

  • シーディーエヌ
  • ストリーミング

レイテンシを重視し、トランザクション量の多いワークロード

  • 従来のフィンテック
  • ログ処理(ELK、Splunk)
  • Apache Kafkaストリーム

CSP、AI、プライベートクラウド、エッジクラウド

  • クラウドサービスIaaS、PaaS、SaaS
  • コンテナと仮想化環境のためのクラウドインフラストラクチャ
ユースケース図

Supermicro Lightbits対応Intel X13リファレンス・アーキテクチャ

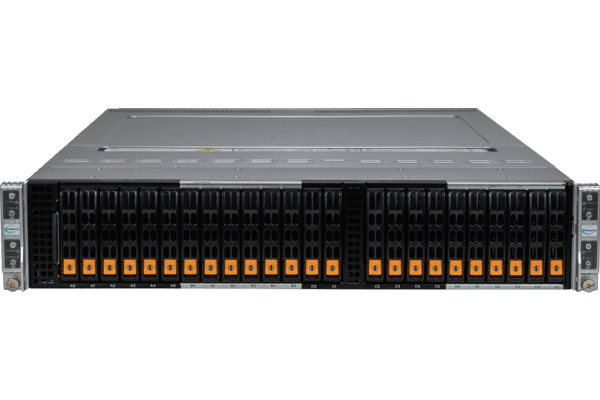

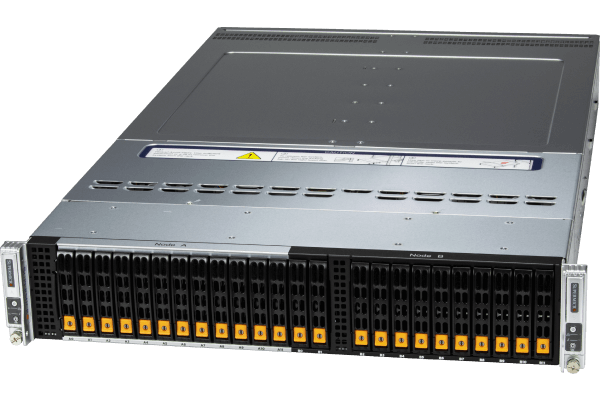

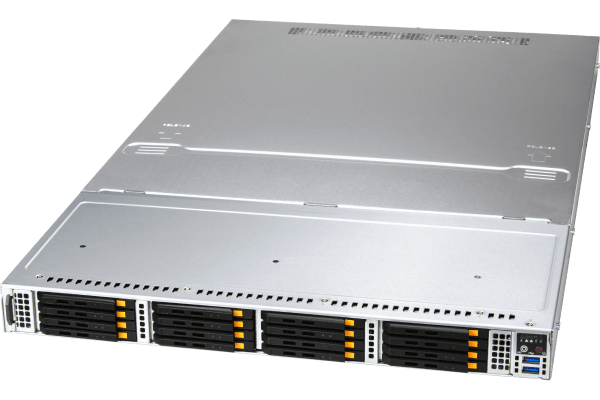

 Supermicro 2Uサーバ SYS-221BT-HNRSupermicro 1Uサーバ SSG-121E-NE316RSupermicro 1Uサーバ SSG-121E-NE316RSupermicro 2Uサーバ SYS-221BT-DNTRSupermicro 2Uサーバ SYS-221BT-DNTR
 基本密度基本容量性能と容量密度密度と容量
サーバーSKUSYS-221BT-HNRSSG-121E-NE316RSSG-121E-NE316RSYS-221BT-DNTRSYS-221BT-DNTR
フォームファクター2U 4ノード1U 1ノード1U 1ノード2U 2ノード2U 2ノード
未加工容量 1ノード/1シャーシあたり92/368 TB122 ~ 245 TB492 TB184/368 TB368/737 TB
CPU 1ノード/1シャーシあたりインテル SPR 6438Y x2 / x8インテルSPR 6438Y x2インテルSPR 6438Y x2インテル SPR 6438Y x2 / x4インテル SPR 6438Y x2 / x4
メモリ 1ノード/1シャーシあたり32GB DDR5 x16 / x6432GB DDR5 x1632GB DDR5 x16~3232GB DDR5 x16 / x3264GB DDR5 x16 / x32
NVMeドライブ 1ノード/1シャーシあたり15.36TB x6 / x2415.36TB x8~1630.72TB x1615.36TB x12 / x2430.72TB x12 / x24
ネットワーキング 1ノード/1シャーシあたり2p 200GbE x1 / x42p 200GbE x12p 200GbE x22p 200GbE x1 / x22p 200GbE x1 / x2
ノードあたりの性能
  • 4K R: 2614K IOPs
  • 4K W: 1710K IOPs
  • 128K R:20GB/秒
  • 128K W:15GB/秒
  • 4K R: 2679K IOPs
  • 4K W: 1649K IOPs
  • 128K R:20GB/秒
  • 128K W:14GB/秒
  • 4K R: 4461K IOPs
  • 4K W: 2935K IOPs
  • 128K R:34GB/秒
  • 128K W:25GB/秒
  • 4K R: 2614K IOPs
  • 4K W: 1710K IOPs
  • 128K R:20GB/秒
  • 128K W:15GB/秒**
  • 4K R: 2614K IOPs
  • 4K W: 1710K IOPs
  • 128K R:20GB/秒
  • 128K W:15GB/秒**
  • * Lightbits クラスタには最低 3 ノードが必要です。
  • ** 2U4Nプラットフォームからの予測性能

Supermicro Lightbits対応Intel X12リファレンス・アーキテクチャ

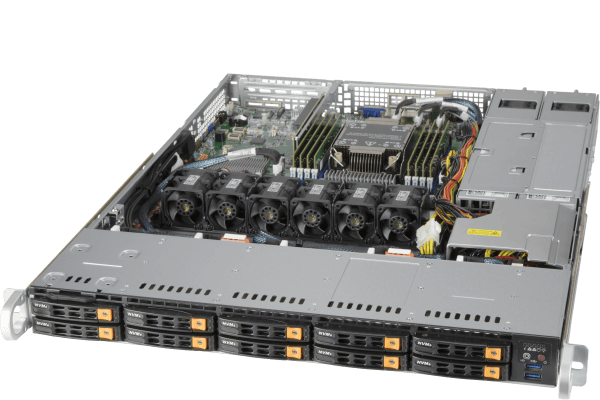

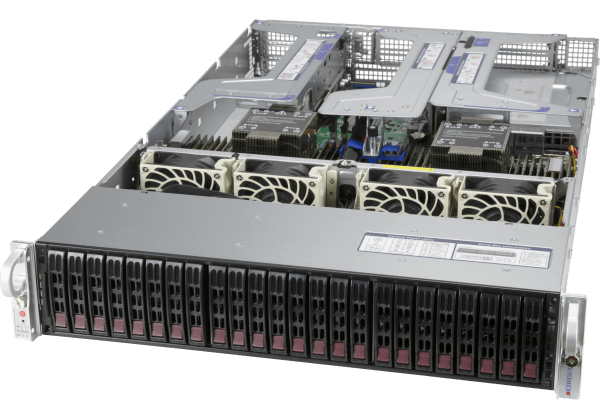

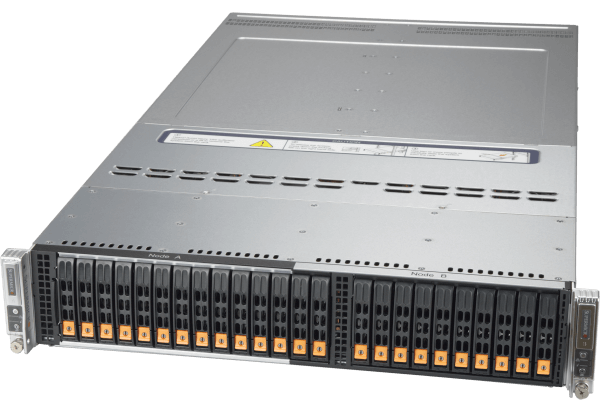

 Supermicro 2UUltra サーバ SYS-220U-TNRSupermicro 2UUltra サーバ SYS-220U-TNRSupermicro 2UUltra サーバ SYS-220U-TNRSupermicro 2UUltra サーバ SYS-220U-TNRSupermicro 2U BigTwin® マルチノードサーバ SYS-220BT-DNTRSupermicro 1U シングルプロセッサ 10-NVMe ストレージサーバ SSG-110P-NTR10
構成パフォーマンス性能と容量容量ベーシック密度ベーシック
サーバーSKUSYS-220U-TNRSYS-220U-TNRSYS-220U-TNRSYS-220U-TNRSYS-220BT-DNTRSSG-110P-NTR10
フォームファクター2U1N2U1N2U1N2U1N2U2N1U1N
ノード生容量153TB307.20TB307.20TB153TB368TB61.44TB
有効容量最大800TB最大800TB最大800TB最大393TB最大786TB最大188TB
中央演算処理装置2xICX 63382xICX 6336Y2xICX 6336Y2xICX 6336Y4xICX 6336Y1x6314U
最小メモリ16x 32GB32x 32GB32x 32GB16x 32GB32x 32GB8x 32GB
推奨RAM:
(圧縮率2:1以上)
32x 32GB32x 64GB32x 64GB32x 32GB32x 64GB8x 64GB
NVMeドライブ20x 7.68TB20倍 15.36TB20倍 15.36TB20x 7.68TB24x 15.36TB8x 7.68TB
ネットワーキング2x2p 100GbE2x2p 100GbE1x2p 100GbE1x2p 100GbE2x2p 100GbE1x2p 100GbE
Lightbitsライセンス1xSFT-LB-LBOS210X1xSFT-LB-LBOS210X1xSFT-LB-LBOS210X1xSFT-LB-LBOS210X1xSFT-LB-LBOS210X1xSFT-LB-LBOS210X
IOPS
  • [読み取り100%:4430K]
  • [書き込み100%:700K]
  • [リードライト70-30%:1540K]。
  • [リードライト50-50%:1100K]。
  • [100%読む:4070K]
  • [書き込み100%:650K]
  • [リードライト70-30%:1450K]。
  • [リードライト50-50%:1000K]。
  • [100%読む:2600K]
  • [書き込み100%:500K]
  • [リードライト70-30%:1140K]。
  • [リードライト50-50%:860K]。
  • [100%読む:2400K]
  • [書き込み100%: 450K]
  • [リードライト70-30%:1000K]。
  • [読み書き50-50%:800K]。
  • [100%読む:4800K]
  • [書き込み100%:900K]
  • [リードライト70-30%:2000K]。
  • [リード・ライト50-50%:1600K]。
  • [読了率100%:1120K]
  • [書き込み100%: 240K]
  • [リードライト70-30%:520K]。
  • [読み書き50-50%:380K]。
  • 1.ライトビットクラスターサイズ:3~16ノード
  • 2.BOM についてはsupermicroまでお問い合わせください。
  • 3.X135(1年、3年、5年)
  • * ライトビット提供
