25Gイーサネット

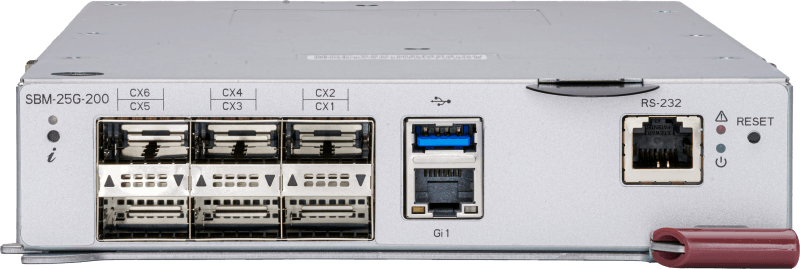

  • SBM-25G-200
SBM-25G-200
一般仕様
  • Broadcom BCM56770 25GbE 低遅延スイッチ
  • 6x 100G/40G & 1x 1Gアップリンク*
  • 40x 25Gbpsダウンリンク（ SuperBlade )
    56x 25Gbpsダウンリンク（ MicroBlade ）
  • コンソールポート1つ
  • USBポート1つ
スイッチング容量
  • 2000Gbps
物理層の特徴
  • 最大9KBのジャンボフレーム
  • 100G/40G QSFP28/QSFP+ 光/銅線
  • 1G RJ-45銅線
レイヤー3の特徴
  • IPv4ユニキャストルーティング - スタティックルーティング、RIP、OSPF、BGP
  • IPv6ユニキャストルーティング - スタティックルーティング
  • VRRP（仮想ルーター冗長プロトコル）
  • ECMP（等コストマルチパス）
  • PIM
  • IGMP
レイヤー2の機能
  • 4K VLAN
  • スパニングツリー（802.1D）
  • ラピッドスパニングツリー（802.1w）
  • 複数のスパニングツリー（802.1s）
  • IEEE 802.1Q VLAN/ポートベースVLAN
  • IEEE 802.3ad（LACP対応）
  • IEEE 802.1AB リンク層検出プロトコル（LLDP）
高度なレイヤー2機能
  • 暴風雨対策
  • 流量制御
  • ポートミラーリング
  • MLAG
  • RoCE v1/v2
  • VLANごとのループ保護
セキュリティ機能
  • スイッチアクセスパスワード保護
  • RADIUSおよびTACACS+認証
  • アクセス制御リスト
  • SSH、SSL暗号化
  • DHCPスヌーピング
システム管理
  • Telnet、SSH、またはローカル管理ポートを使用した業界標準のCLI
    • スクリプト機能
    • コマンド完了
    • 状況に応じた「ヘルプ」
  • SNMP v1/v2/v3
  • SSH
  • Syslog
  • DHCP（クライアント）
  • ウェブベースの管理インタフェース
    • HTTP、HTTPS
    • Telnet（7セッション）
  • NTP
  • RMONグループは4つあります（1、2、3、9）。
  • 複数のユーザー権限レベル（CLIおよびWeb UI）
  • 設定ファイル - アップロード/ダウンロード
    • レストコン
    • Ansible
マルチキャスト
  • IGMPスヌーピング
重さ
  • 2.625ポンド/1.2kg
寸法（幅×奥行×高さ）
  • 267mm x 159mm x 36mm (10.5インチ x 6.25インチ x 1.4インチ)
ダウンロード

※ SBE-610J 、 SBE-610J2で使用する場合、アップリンクに1Gイーサネットポートは利用できません。

*アップリンクの可用性およびサポートされるポート速度は、筐体によって異なる場合があります。「接続ガイド」を参照してください。

10Gイーサネット

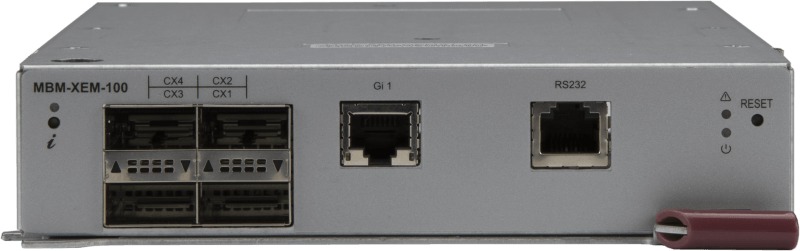

  • MBM-XEM-100
MBM-XEM-100
一般仕様
  • Marvell BobCat3 98CX8410 10GbE 低遅延スイッチ
  • 56×10Gイーサネット ダウンリンク
  • 4x 100G/40Gイーサネット アップリンクはそれぞれ、オプションのファンアウトケーブルを使用して4つの25Gアップリンクまたは4つの10Gアップリンクに分割できます。
  • 1xギガビットイーサネット アップリンク
  • コンソールポート1つ
スイッチング容量
  • 1922Gbps
物理層の特徴
  • 100G/40G 光/銅 QSFP28
  • ギガビットイーサネット 銅製RJ45
レイヤー2の機能
  • 4K VLAN
  • スパニングツリープロトコル（802.1D）
  • ラピッドスパニングツリープロトコル（802.1w）
  • IEEE 802.1Q VLAN/ポートベースVLAN
  • 多重スパニングツリープロトコル（802.1s）
  • 最大9KBのジャンボフレーム
  • IEEE 802.1AX LAG
  • IEEE 802.3ac VLANタギング
  • IEEE 802.1AB リンク層検出プロトコル（LLDP）
高度なレイヤー2機能
  • 暴風雨対策
  • 流量制御
  • ポートミラーリング
  • アップリンク障害検出（UFD）
  • MLAG
  • RDMA over Convergedイーサネット (RoCE)
    • データセンターブリッジング拡張機能（DCBx）
    • 優先度別フロー制御 [PFC] (802.1Qbb)
    • 拡張伝送選択 [ETS] – (802.1Qaz)
セキュリティ機能
  • スイッチアクセスパスワード保護
  • RADIUSおよびTACACS+認証
  • アクセス制御リスト
  • SSH、SSL暗号化
システム管理
  • 業界標準のCLI
  • ウェブベースの管理インタフェース – HTTP/HTTPS
  • Syslog
  • SSH
  • SNMP v1/v2/v3
  • NTP
  • 内容に応じた「ヘルプ」
  • 自動コマンド補完
  • TFTPクライアント
  • Ansible
  • レストカンファレンス
マルチキャスト
  • IGMPスヌーピング
自動化
  • ゼロタッチプロビジョニング
重さ
  • 3.2ポンド/1.5kg
寸法（幅×奥行×高さ）
  • 267mm x 159mm x 36mm (10.5インチ x 6.25インチ x 1.4インチ)
ダウンロード

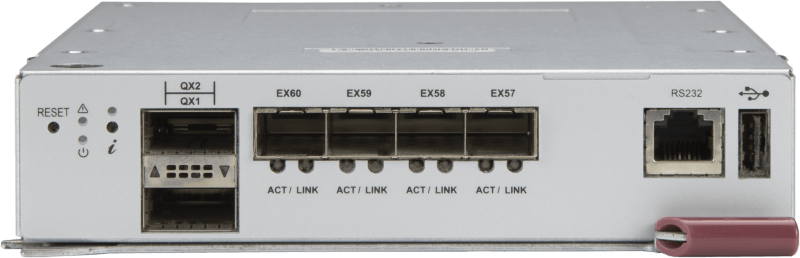

  • MBM-XEM-002
MBM-XEM-002
一般仕様
  • Broadcom BCM56846 10GbE 低遅延スイッチ
  • 2x40Gおよび4x10Gアップリンク*
  • 20x 10/1Gbps ダウンリンク ( SuperBlade ）
    56x 10/1Gbps ダウンリンク ( MicroBlade ）
  • コンソールポート1つ
  • USBポート1つ
スイッチング容量
  • 1280Gbps
物理層の特徴
  • 最大9KBのジャンボフレーム
  • 40G QSFP+ 光/銅線
  • 10G SFP+ 光/銅線
レイヤー3の特徴
  • BGP
  • OSPF
  • VRRP
レイヤー2の機能
  • 4K VLAN
  • スパニングツリー（802.1D）
  • ラピッドスパニングツリー（802.1w）
  • 複数のスパニングツリー（802.1s）
  • IEEE 802.1Q VLAN/ポートベースVLAN
  • IEEE 802.3ad（LACP対応）
  • IEEE 802.1AB リンク層検出プロトコル（LLDP）
高度なレイヤー2機能
  • 暴風雨対策
  • 流量制御
  • ポートミラーリング
  • MLAG
セキュリティ機能
  • スイッチアクセスパスワード保護
  • RADIUSおよびTACACS+認証
  • アクセス制御リスト
  • SSH、SSL暗号化
  • DHCPスヌーピング
システム管理
  • 業界標準のCLI
  • コマンド完了
  • 状況に応じたヘルプ
  • SNMP v1/v2/v3
  • SSH
  • Syslog
  • DHCP（クライアント）
  • ウェブベースの管理インタフェース
  • NTP
  • Rmon
  • Ansible
  • レストカンファレンス
マルチキャスト
  • IGMPスヌーピング
重さ
  • 3.2ポンド/1.5kg
寸法（幅×奥行×高さ）
  • 267mm x 159mm x 36mm (10.5インチ x 6.25インチ x 1.4インチ)
ダウンロード

* ( MicroBlade 6U MicroBladeエンクロージャで使用する場合、使用可能なアップリンクポートは2x 40G、または1x 40Gと4x 10Gです。

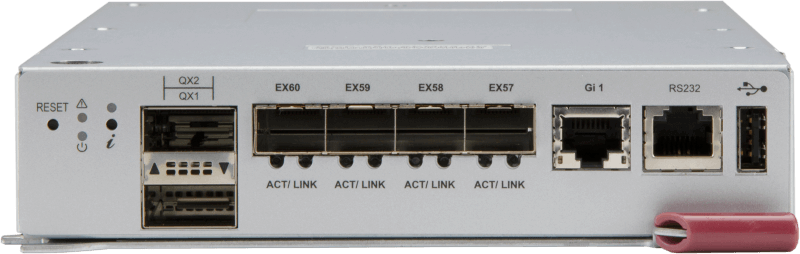

  • MBM-XEM-002+
MBM-XEM-002+
一般仕様
  • Broadcom BCM56846 10GbE 低遅延スイッチ
  • 2x40G、4x10G、および1x1Gアップリンク*
  • 20x 10/1Gbps ダウンリンク ( SuperBlade ）
    56x 10/1Gbps ダウンリンク ( MicroBlade ）
  • コンソールポート1つ
  • USBポート1つ
スイッチング容量
  • 1280Gbps
物理層の特徴
  • 最大9KBのジャンボフレーム
  • 40G QSFP+ 光/銅線
  • 10G SFP+ 光/銅線
  • 1G RJ45 光ファイバー/銅線
レイヤー3の特徴
  • BGP
  • OSPF
  • VRRP
レイヤー2の機能
  • 4K VLAN
  • スパニングツリー（802.1D）
  • ラピッドスパニングツリー（802.1w）
  • 複数のスパニングツリー（802.1s）
  • IEEE 802.1Q VLAN/ポートベースVLAN
  • IEEE 802.3ad（LACP対応）
  • IEEE 802.1AB リンク層検出プロトコル（LLDP）
高度なレイヤー2機能
  • 暴風雨対策
  • 流量制御
  • ポートミラーリング
  • MLAG
セキュリティ機能
  • スイッチアクセスパスワード保護
  • RADIUSおよびTACACS+認証
  • アクセス制御リスト
  • SSH、SSL暗号化
  • DHCPスヌーピング
システム管理
  • 業界標準のCLI
  • コマンド完了
  • 状況に応じたヘルプ
  • SNMP v1/v2/v3
  • SSH
  • Syslog
  • DHCP（クライアント）
  • ウェブベースの管理インタフェース
  • NTP
  • Rmon
  • Ansible
  • レストカンファレンス
マルチキャスト
  • IGMPスヌーピング
重さ
  • 3.2ポンド/1.5kg
寸法（幅×奥行×高さ）
  • 267mm x 159mm x 36mm (10.5インチ x 6.25インチ x 1.4インチ)
ダウンロード

* ( MicroBlade 6U MicroBladeエンクロージャで使用する場合、使用可能なアップリンクポートは2x 40G、または1x 40Gと4x 10Gです。
※ MBE-620Eで使用する場合、アップリンクに1Gイーサネットポートは利用できません

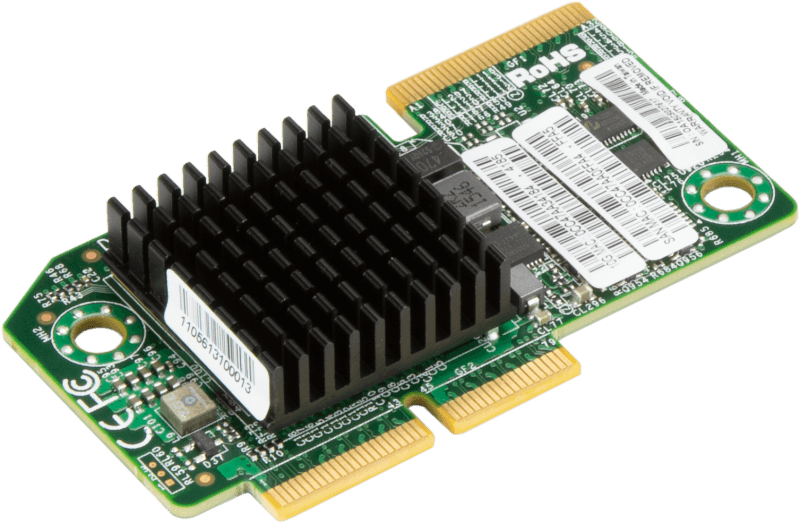

  • AOC-XEH-I2M
AOC-XEH-I2M
チップセット
  • Intel® イーサネット コントローラー X710-BM2
港
  • 10Gポート×2
消費電力
  • 標準3.04W／最大5.63W
ダウンロード
1Gイーサネット

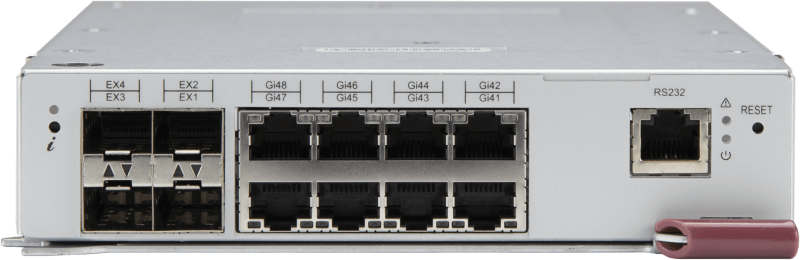

  • MBM-GEM-004
MEM-GEM-004
一般仕様
  • Broadcom BCM56151 1GbEスイッチ
  • 10Gbps SFP+ポート×4、1Gbps RJ45ポート×8
  • 40個の1Gbpsダウンリンク
  • コンソールポート1つ
スイッチング容量
  • 176Gbps
物理層の特徴
  • 最大9KBのジャンボフレーム
  • 10ギガビット光イーサネット SFP+/銅線
  • 1ギガビットRJ45イーサネット
レイヤー2の機能
  • 4K VLAN
  • スパニングツリー（802.1D）
  • ラピッドスパニングツリー（802.1w）
  • 複数のスパニングツリー（802.1s）
  • IEEE 802.1Q VLAN/ポートベースVLAN
  • IEEE 802.3ad（LACP対応）
  • IEEE 802.1AB リンク層検出プロトコル（LLDP）
高度なレイヤー2機能
  • 暴風雨対策
  • 流量制御
  • ポートミラーリング
  • アップリンク障害検出（UFD）
  • MLAG
セキュリティ機能
  • スイッチアクセスパスワード保護
  • RADIUSおよびTACACS+認証
  • アクセス制御リスト
  • SSH、SSL暗号化
  • 保護された港
システム管理
  • 業界標準のCLI
  • 状況に応じたヘルプ
  • コマンド完了
  • SNMP v1/v2/v3
  • SSH
  • Syslog
  • DHCP（クライアント）
  • ウェブベースの管理インタフェース
  • NTP
  • Rmon
マルチキャスト
  • IGMPスヌーピング
自動化
  • ゼロタッチプロビジョニング
重さ
  • 3.1ポンド/1.4kg
寸法
（幅×奥行×高さ）
  • 267mm x 159mm x 36mm (10.5インチ x 6.25インチ x 1.4インチ)
ダウンロード

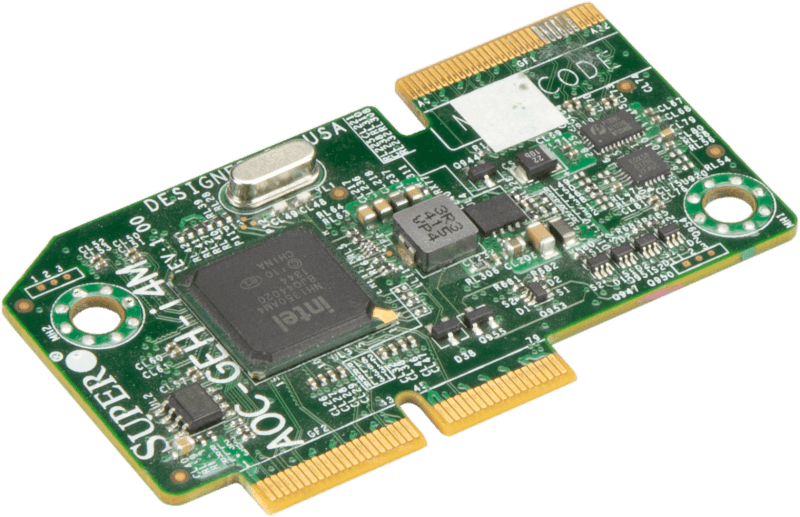

  • AOC-GEH-I4M
AOC-GEH-I4M
チップセット
  • Intel® イーサネット コントローラー I350-AM4
港
  • 1GbEポートが4つ
消費電力
  • 標準2.1W／最大2.6W
ダウンロード
パススルーモジュール

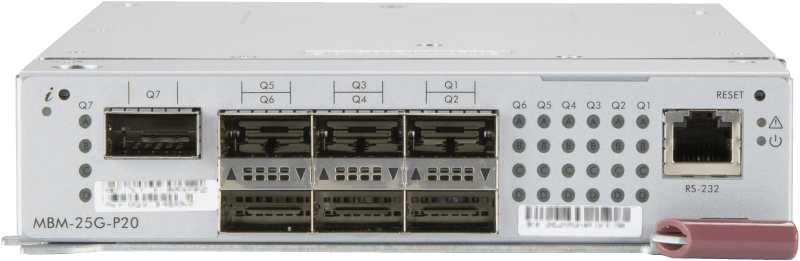

  • MBM-25G-P20
MBM-25G-P20
一般仕様
  • 28個×25G/10Gイーサネット ダウンリンク
  • 7×100gイーサネット アップリンク（オプションのファンアウトケーブルでそれぞれ4x 25Gまたは4x 10Gアップリンクに分割可能）または7x 40Gイーサネット アップリンク（オプションのファンアウトケーブルを使用すれば、それぞれ4つの10Gアップリンクに分割可能）
  • コンソールポート1つ
  • USBポート1つ
パートナー変更
  • 100G QSFP28スイッチ（100Gポートを4つの10G/25Gポートに分割）
  • 40G QSFP+スイッチ（40Gポートを4つの10Gポートに分割）
  • 25G SFP28スイッチ
  • 10G SFP+スイッチ
重さ
  • 2.5ポンド/1.1kg
寸法（幅×奥行×高さ）
  • 267mm x 159mm x 36mm (10.5インチ x 6.25インチ x 1.4インチ)
ダウンロード

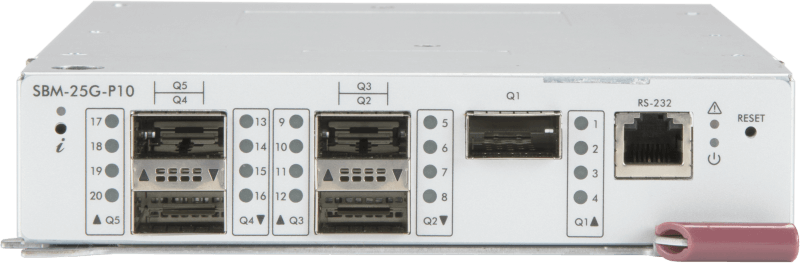

  • SBM-25G-P10
SBM-25G-P10
一般仕様
  • 20個入り（25G/10G）イーサネット ダウンリンク
  • 5×100gイーサネット アップリンク（オプションのファンアウトケーブルでそれぞれ4x 25Gまたは4x 10Gアップリンクに分割可能）または5x 40Gイーサネット アップリンク（オプションのファンアウトケーブルを使用すれば、それぞれ4つの10Gアップリンクに分割可能）
  • コンソールポート1つ
パートナー変更
  • 100G QSFP28スイッチ（100Gポートを4つの10G/25Gポートに分割）
  • 40G QSFP+スイッチ（40Gポートを4つの10Gポートに分割）
  • 25G SFP28スイッチ
  • 10G SFP+スイッチ
設定情報
重さ
  • 1.99ポンド/0.902kg
寸法（幅×奥行×高さ）
  • 165mm x 268mm x 38mm (6.5インチ x 10.56インチ x 1.5インチ)
ダウンロード
互換性
スイッチと筐体の互換性マトリックス
MicroBlade®
エンクロージャーMBM-XEM-002/MBM-XEM-002+MBM-XEM-100MBM-GEM-004MBM-25G-P20
イーサネットパススルーモジュール
10G10G1G10G
6UMBE-628E最大2人まで最大2人まで-最大2人まで
MBE-628EB最大2人まで最大2人まで--
MBE-628L最大4人最大4人--
3UMBE-314E最大2人まで最大2人まで最大2人まで最大2人まで

構成によっては、1 つの筐体に最大 2 種類のスイッチ モデルを取り付けることができます。スイッチの構成と互換性の複雑さのため、 Supermicro 営業担当者。

一部の商品は、お住まいの地域では入手できない場合があります。
